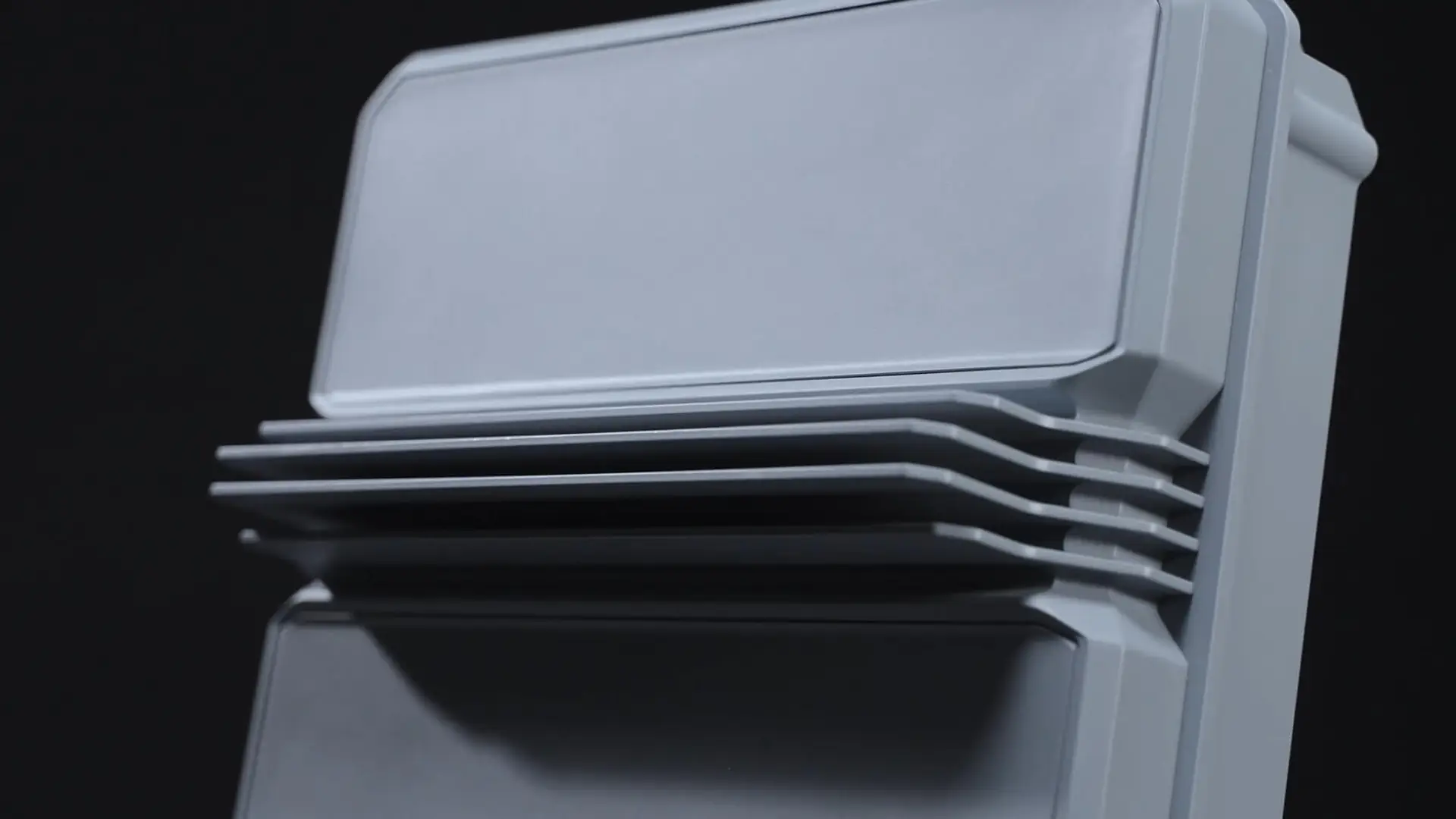

SkyFend Tracker. Radar compacto antidrones
Detecção precisa para além do alcance visual
O Tracker é um radar AESA de banda K com dimensões, peso e consumo reduzidos. Proporciona deteção 4D em quaisquer condições meteorológicas, fornecendo informações sobre distância, azimute, elevação e velocidade.
A sua elevada frequência de atualização permite acompanhar com precisão drones convencionais, de baixas emissões, drones FPV controlados por fibra ótica e aeronaves autónomas, além de alvos terrestres, como pessoas e veículos. O sistema pode orientar sensores óticos e plataformas de contramedidas. Também pode ser instalado em locais fixos, veículos ou plataformas aéreas não tripuladas.

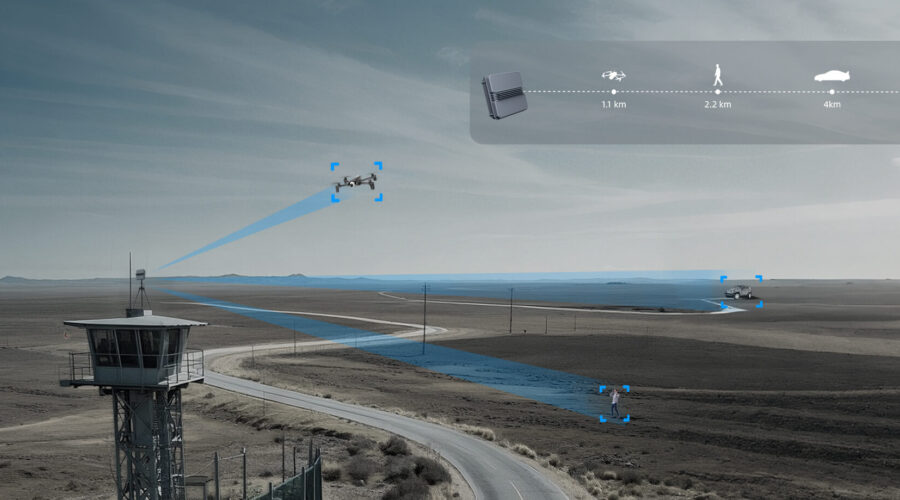

Rastreio de drones, pessoas e veículos a longa distância

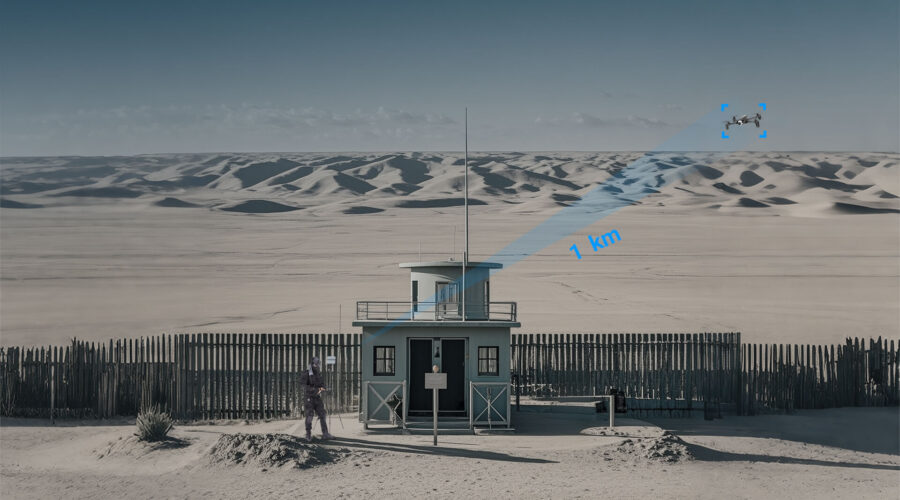

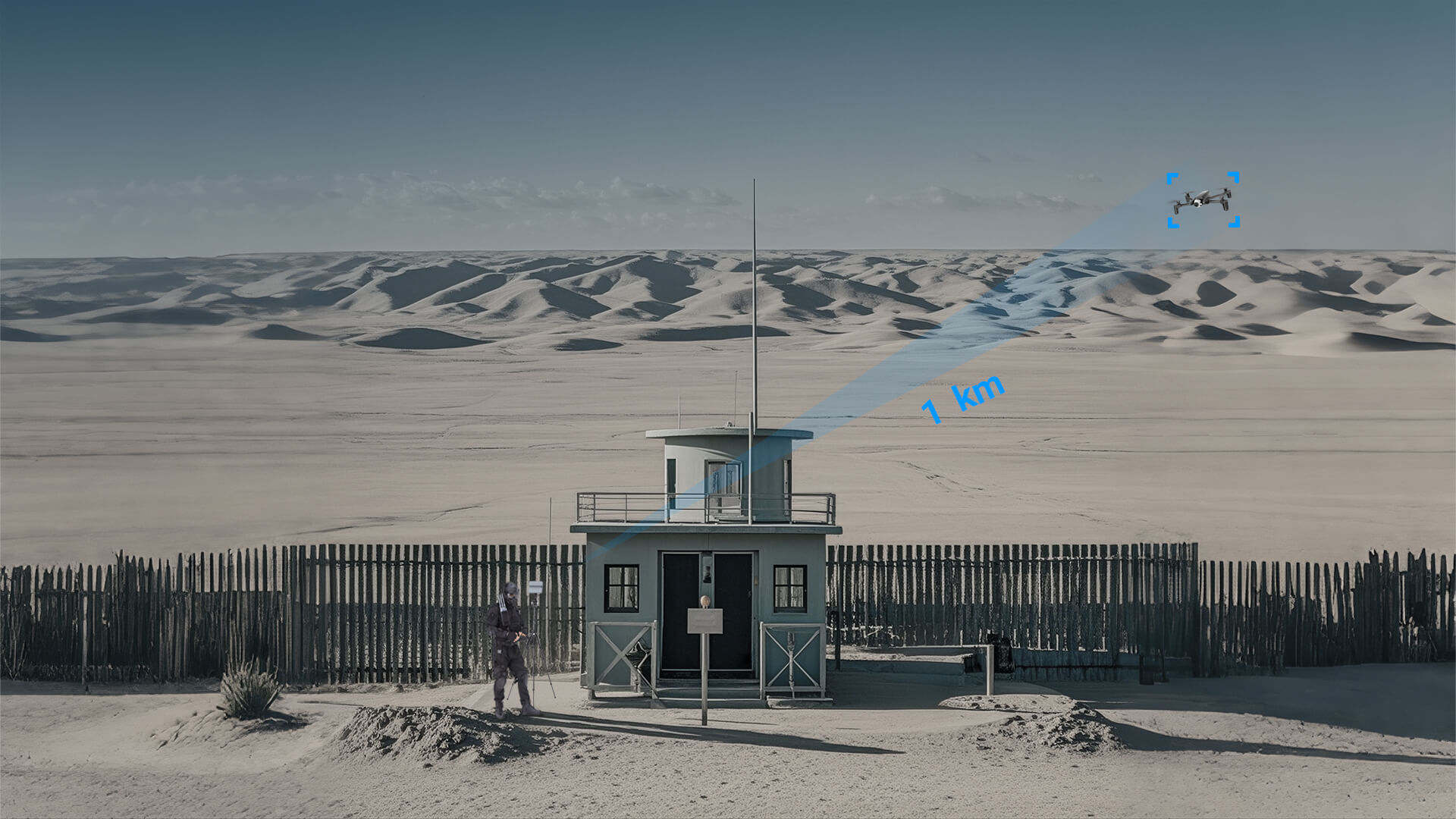

O seu design compacto e de baixo consumo permite detetar alvos para além do alcance visual. Identifica drones pequenos, lentos e a baixa altitude até 1,1 km, pessoas até 2,2 km e veículos até 4 km.

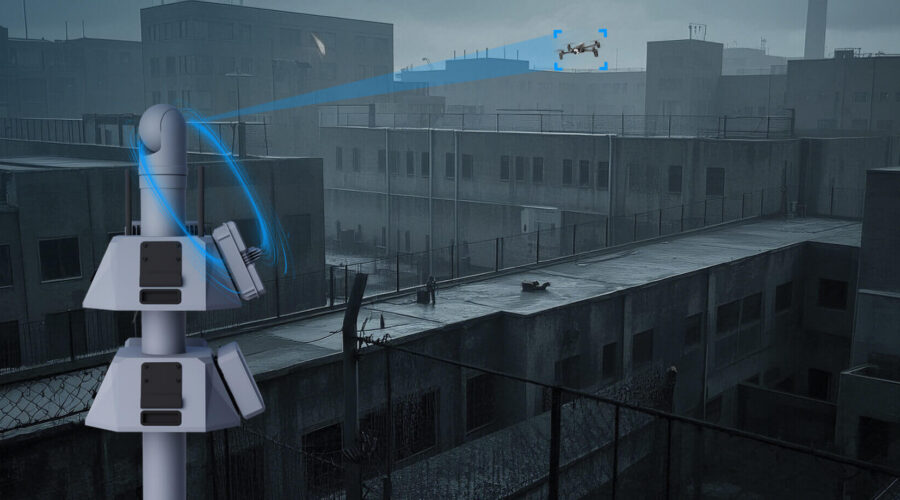

Coordenação autónoma de sensores e sistemas de resposta
Suporta a transmissão sem fios de dados em tempo real, a fusão de informações provenientes de múltiplas fontes e a avaliação do nível de ameaça. Isto permite orientar de forma autónoma os sensores óticos de acompanhamento e os sistemas de contramedidas.

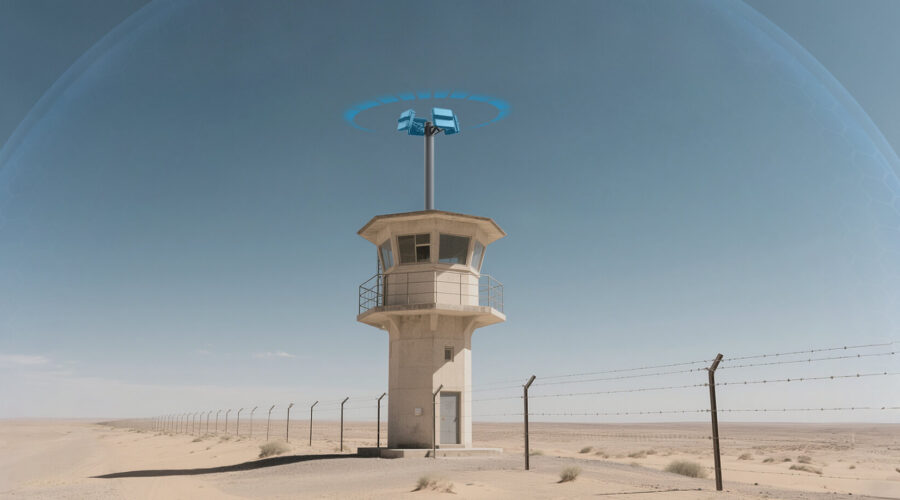

Funcionamento autónomo ou em rede com cobertura de 360°
Pode funcionar como uma unidade independente através de ligações com ou sem fios, ou formar uma rede sem fios auto-organizada com vários equipamentos. Uma configuração de quatro radares proporciona uma cobertura completa de 360°.
O SkyFend Tracker combina rastreio preciso, baixo consumo e fácil integração para implementar rapidamente sistemas de vigilância aérea e terrestre.
Solicite uma avaliação técnica e descubra a configuração mais adequada para o seu projeto
Dispositivo concebido especificamente para monitorizar e gerir a atividade de drones no espaço aéreo
Proteção portátil para desviar drones e restringir o acesso a zonas sensíveis
Proteção portátil contra drones comerciais e ameaças FPV
Deteção multidimensional através de radiofrequência, radar e sensores visuais
Radar e sensores eletro‑ópticos integrados para detetar, classificar e seguir drones em qualquer condição.
Radar AESA compacto para vigilância aérea e terrestre em tempo real
Defesa antidrones integrada para ambientes eletromagnéticos complexos
Proteção fixa e permanente contra drones não autorizados
Proteção fixa e inteligente contra drones não autorizados
Detecção e identificação contínuas de drones através de protocolos e do espectro de RF
Especificações
Nome do produto
Tracker SDH100
Frequência de funcionamento
Banda K, 24,05–24,25 GHz
Método de exploração
Matriz de varrimento eletrónico ativo (AESA) Varrimento eletrónico em azimute e elevação
Tipo de onda
Onda contínua modulada em frequência (FMCW)
Largura de banda efetiva do sinal
60 MHz
Potência máxima da antena
7 W
Zona cega
≤20 m
Alcance efetivo de deteção
Nano-UAS: 500 m FPV pequeno: 650 m Microquadricóptero: 1,1 km Multirrotor grande: 1,8 km Drone de asa fixa grande: 3 km Pessoa: 2,2 km Veículo: 4 km
Intervalo de velocidade de deteção
0–60 m/s
Campo de visão do radar
Azimute: 100° Elevação: 45°
Precisão de deteção
Distância: 2 m Velocidade: 0,6 m/s Azimute: 1° Elevação: 2°
Capacidade de alvos
200 alvos
Gestão de alvos
Busca: até 200 alvos Acompanhamento simultâneo: 5–10 alvos
Ciclo de exploração do espaço aéreo
2 s
Ciclo de atualização do alvo
100 ms
Dimensões
205 × 225 × 64 mm (sem incluir o dissipador térmico frontal)
Peso
3 ± 0,1 kg
Consumo elétrico
≤130 W
Alimentação
220 V CA
Interface de dados
Porta Ethernet Gigabit
Temperatura de funcionamento
−40 a +55 °C
Temperatura de armazenamento
−55 a +95 °C

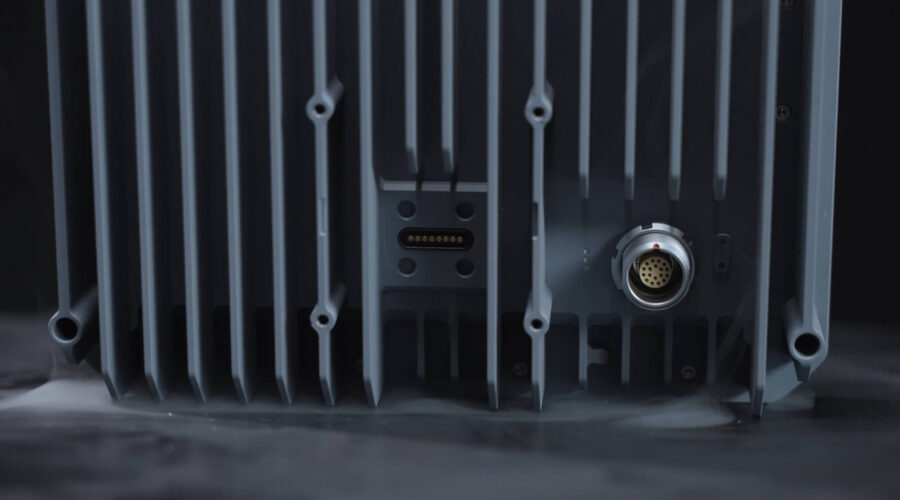

Sistema de refrigeração
Refrigeração passiva
Grau de proteção IP
IP67
Tempo médio entre falhas (MTBF)
20 000 h
Tempo de implantação
3 min
Modalidades de instalação
Portátil, fixa, instalada em veículo ou aerotransportada
Perguntas frequentes
O SkyFend Tracker SDH100 é um radar AESA compacto de banda K concebido para detetar, localizar e acompanhar alvos aéreos e terrestres. Fornece informações 4D sobre distância, azimute, elevação e velocidade.
Pode detetar drones convencionais, aeronaves de baixas emissões, drones FPV controlados por fibra ótica, drones autónomos e outros UAS. Também permite localizar alvos terrestres, como pessoas e veículos.
O alcance depende do tamanho e das características do alvo:
Os valores correspondem às condições de referência do fabricante e podem variar consoante o ambiente e o objetivo.
Apresenta uma precisão declarada de 2 m na distância, 0,6 m/s na velocidade, 1° no azimute e 2° na elevação. O ciclo de exploração do espaço aéreo é de 2 segundos e a atualização dos alvos é efetuada a cada 100 ms.
Pode detetar até 200 alvos e manter o acompanhamento simultâneo de 5 a 10 alvos. O sistema suporta velocidades de deteção compreendidas entre 0 e 60 m/s.
Cada radar oferece um campo de visão de 100° em azimute e 45° em elevação. Para obter uma cobertura completa de 360°, podem ligar-se quatro unidades através de uma rede auto-organizada por cabo ou sem fios.
Sim. A sua elevada frequência de atualização permite fornecer dados de guiamento a câmaras, sensores eletro-óticos e sistemas de contramedidas. Também pode partilhar informações com o SkyShield para fundir dados, avaliar ameaças e coordenar respostas.
Pode ser utilizado como equipamento portátil, numa instalação fixa, montado sobre um veículo ou integrado numa plataforma aérea. O seu design de libertação rápida permite concluir a implantação em aproximadamente 3 minutos.
Sim. Conta com proteção IP67, refrigeração passiva e um intervalo de funcionamento de −40 a +55 °C. O fabricante declara um tempo médio entre falhas — MTBF — de 20 000 horas.
