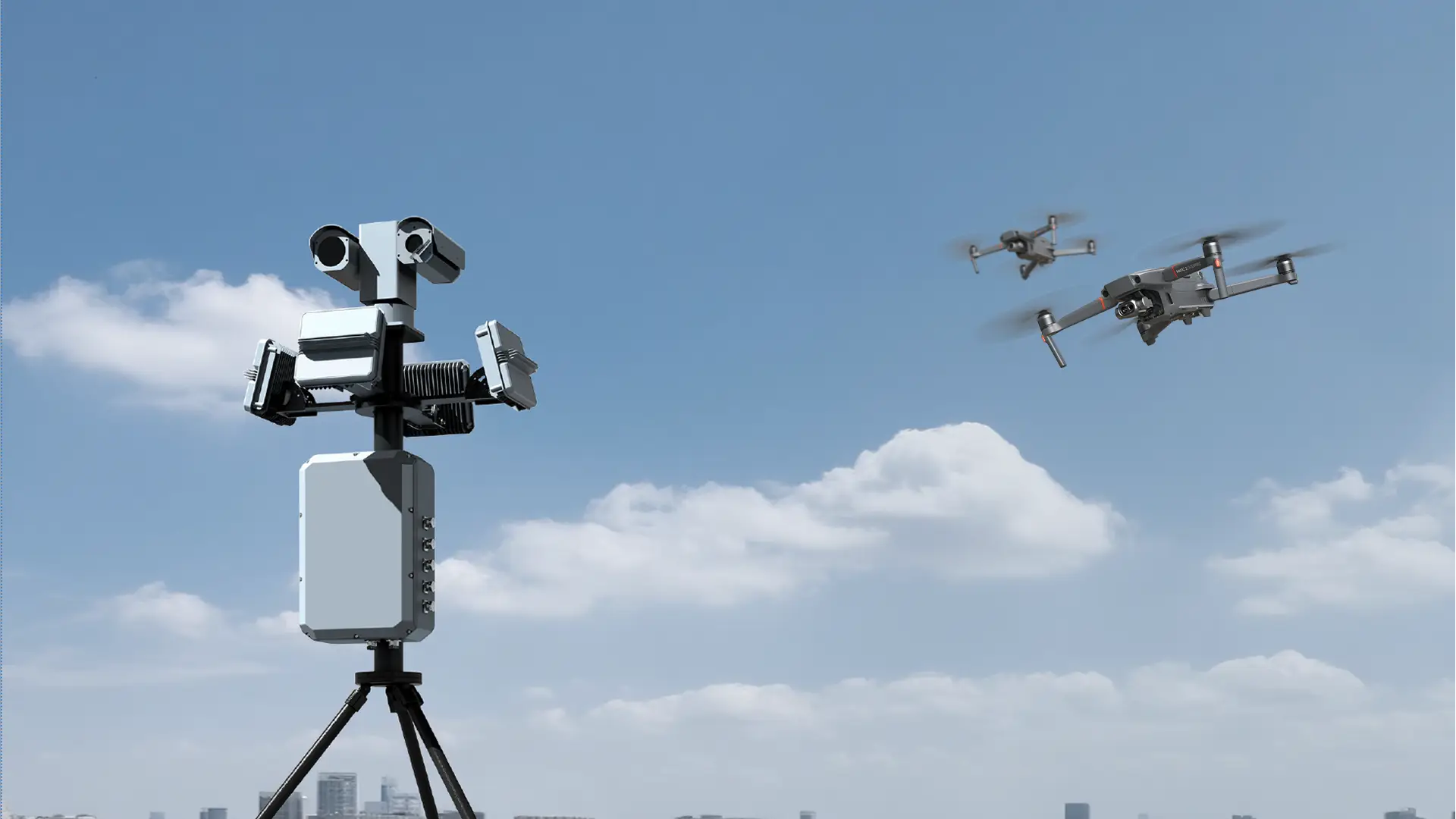

SkyFend Tracker Eye e Pro. Sistemas de deteção antidrones

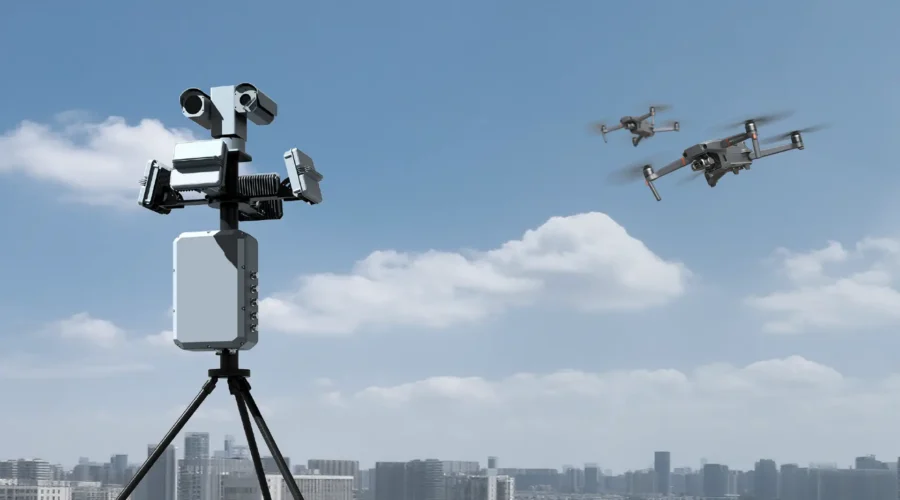

Tracker Eye
O Tracker Eye é um sistema ativo de deteção para a proteção de zonas estratégicas que integra um radar de matriz faseada com capacidade para além da linha de visão (BLOS) e sensores eletro-óticos.
O seu funcionamento é independente dos sinais de radiofrequência emitidos pelos drones, o que permite manter uma vigilância fiável, omnidirecional e operacional em diferentes condições meteorológicas.
O sistema fornece dados de posição de alta precisão, classificação de alvos e vídeo para confirmar visualmente as ameaças.
Graças às suas dimensões, peso e consumo energético reduzidos, juntamente com um design modular, o Tracker Eye permite uma implementação rápida para proteger prisões, edifícios governamentais, propriedades privadas e outras instalações críticas.

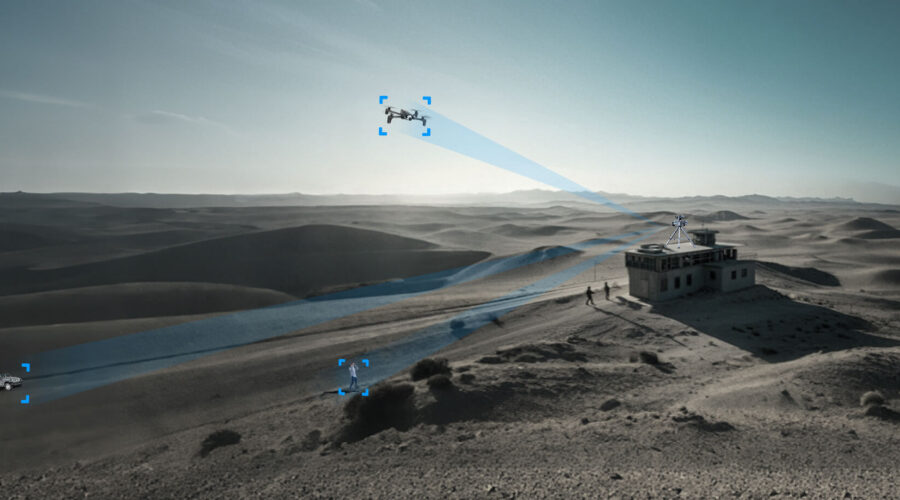

Cobertura aérea e terrestre de 360° através de quatro radares ligados
Uma configuração em rede de quatro radares proporciona vigilância omnidirecional da área protegida. Deteta drones pequenos, lentos e a baixa altitude até 1,1 km, pessoas até 2,2 km e veículos até 4 km.
Deteção, identificação e análise de ameaças 24 horas por dia
Deteta, localiza e identifica alvos de forma contínua, analisando o seu comportamento e registando em tempo real os dados e vídeos necessários para manter uma visão completa da situação.
Orientação autónoma de sensores óticos e térmicos para identificar ameaças
Controla automaticamente os sensores eletro-óticos e infravermelhos para fixar, classificar e seguir alvos. Em drones pequenos e lentos, permite o seguimento com luz visível até 3 km e a identificação até 2 km; através de imagem térmica, permite o seguimento até 800 m e a identificação até 600 m.
O Tracker Eye combina uma cobertura de radar omnidirecional com sensores eletro-óticos e térmicos para detetar, classificar e seguir alvos com precisão, mesmo em ambientes com interferências.
Mantém uma vigilância aérea e terrestre contínua a 360°
Distingue drones, pessoas, veículos e outras categorias de interesse
Mantém a capacidade de deteção em ambientes eletromagnéticos complexos
Orienta automaticamente os sensores para identificar e seguir o alvo

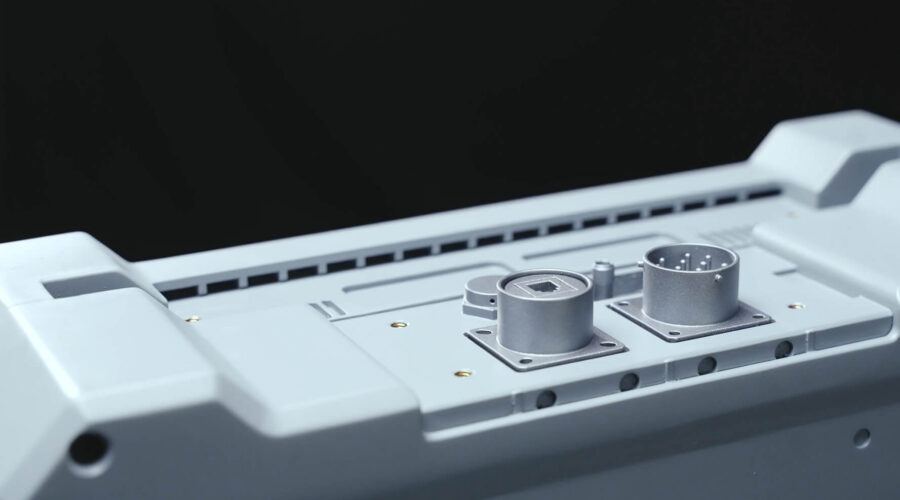

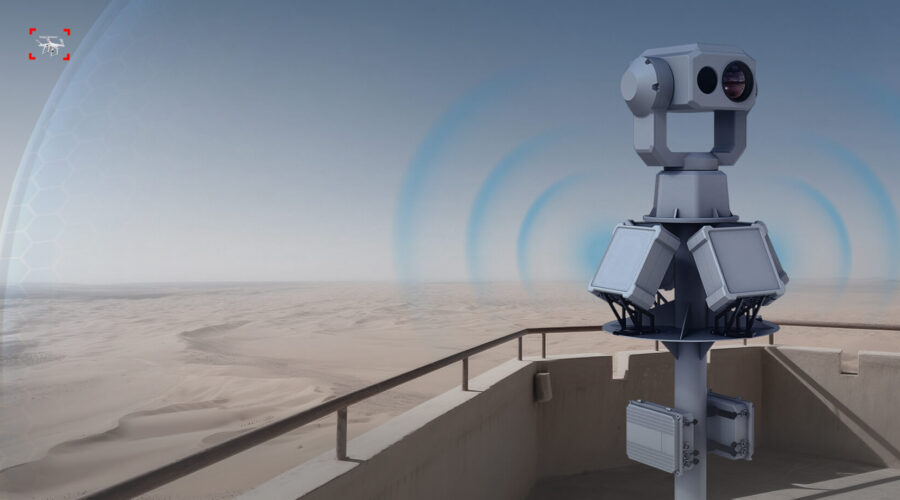

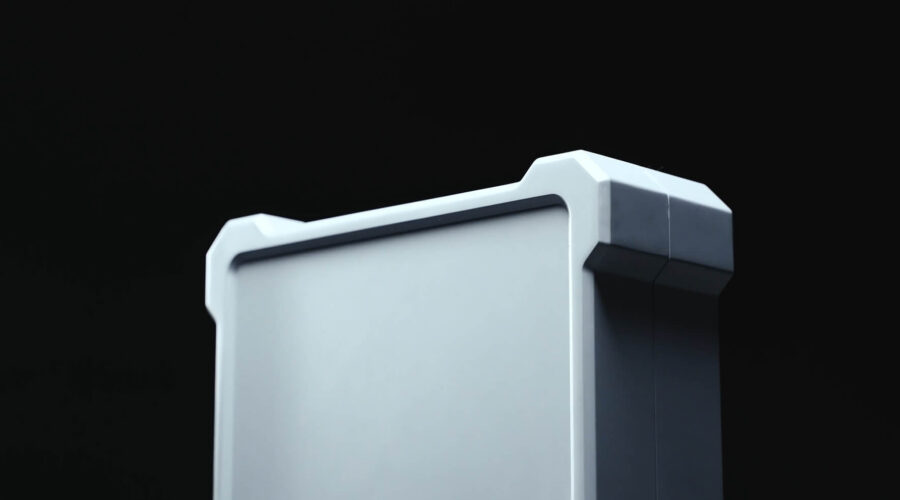

Tracker Pro
O Tracker Pro é um radar AESA de banda X concebido para a deteção 4D integrada de alvos aéreos e terrestres em qualquer condição meteorológica. Determina a distância, o azimute, a elevação e a velocidade de cada alvo.
Dispõe de modos de exploração configuráveis, como varrimento mecânico horizontal de 360°, exploração eletrónica de 90° e varrimento eletrónico vertical de diferentes setores do espaço aéreo.
Permite detetar e acompanhar com grande precisão ameaças aéreas convencionais, drones de baixa emissão, drones FPV controlados por fibra ótica e aeronaves autónomas, bem como pessoas e veículos terrestres.
Também fornece dados de guiamento para sensores óticos e sistemas de contramedidas. O seu design admite instalações fixas e configurações móveis integradas em veículos.
Vigilância integral de longo alcance em qualquer condição meteorológica

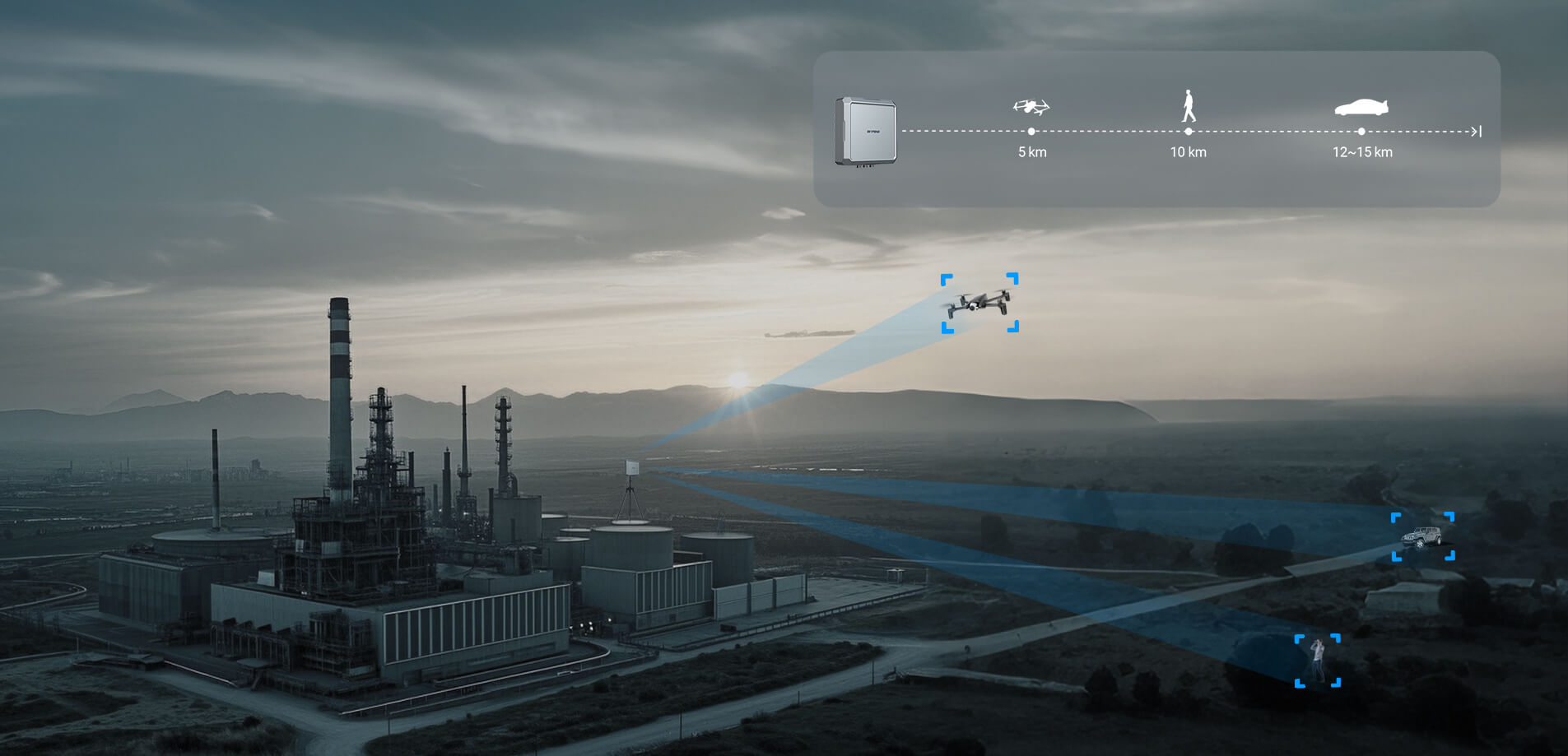

Proporciona cobertura simultânea do espaço aéreo e da superfície terrestre. Deteta drones pequenos, lentos e de baixa altitude até 5 km, pessoas até 10 km e veículos a distâncias entre 12 e 15 km.
Orientação autónoma para sensores óticos e sistemas de contramedidas
Partilha dados de forma sem fios em tempo real, funde informação proveniente de múltiplas fontes e avalia o nível de ameaça para orientar com grande precisão os sistemas de acompanhamento e resposta.
Diferentes configurações de varrimento para adaptar a cobertura
Admite varrimento mecânico horizontal de 360°, exploração eletrónica de 90° e varrimento vertical por setores. Pode ser instalado como um único radar sobre gimbal ou como uma rede de quatro painéis para obter cobertura completa de 360°.
O Tracker Pro combina posicionamento 4D de alta precisão, deteção de longo alcance e diferentes configurações de implantação para proteger instalações fixas ou plataformas móveis.
Determina a distância, o azimute, a elevação e a velocidade do alvo.
Deteta e acompanha ameaças aéreas e terrestres a grandes distâncias.
Design preparado para agilizar a instalação e a entrada em funcionamento.
Permite combinar vários radares para ampliar a cobertura até 360°.

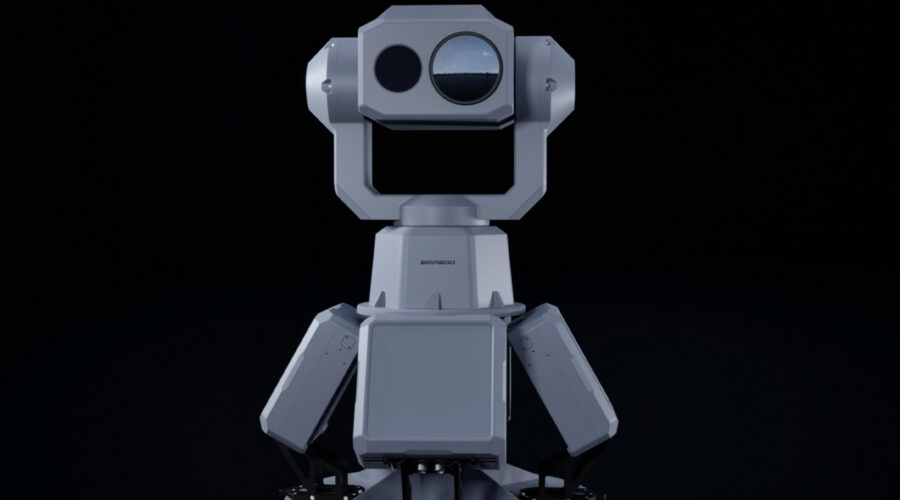

Tracker Eye Pro

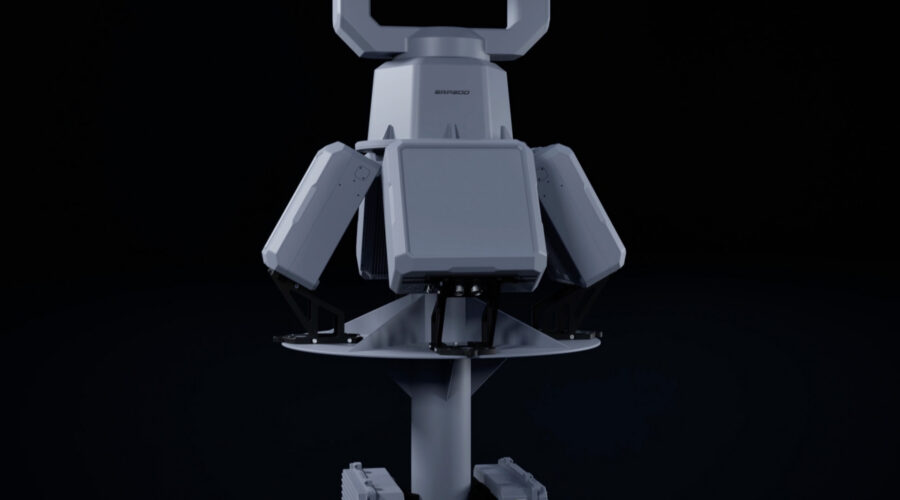

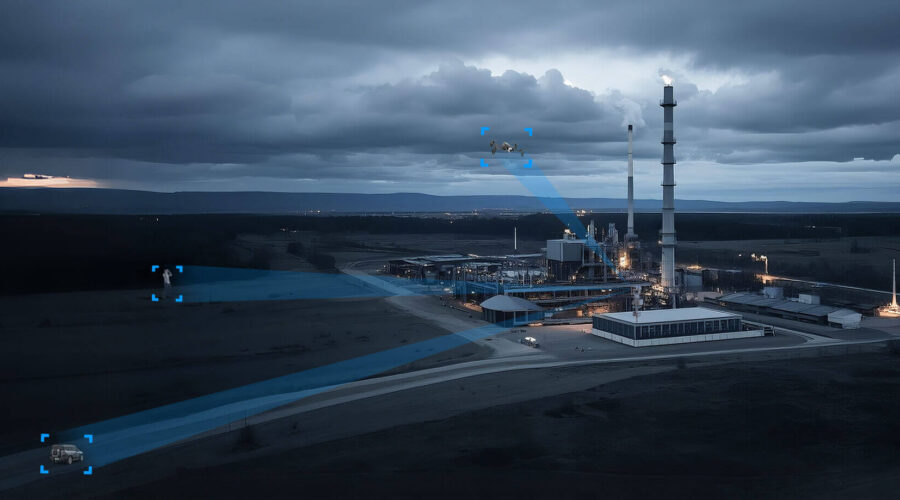

O Tracker Eye Pro é um sistema de vigilância de grandes áreas que combina um radar de médio alcance com sensores eletro-óticos de longo alcance. Foi concebido para proteger espaços extensos nos quais a deteção baseada em radiofrequência pode revelar-se ineficaz.
Proporciona vigilância omnidirecional de drones 24 horas por dia, com posicionamento de alta precisão, classificação de alvos em tempo real e gravação de vídeo para confirmar visualmente as ameaças.
A sua arquitetura integrada, modular e escalável responde às necessidades de vigilância permanente e proteção, em quaisquer condições meteorológicas, de aeroportos, fronteiras, grandes instalações energéticas e outras infraestruturas críticas.
Cobertura aérea e terrestre de 360° com configuração escalável
Um radar instalado sobre gimbal ou quatro radares setoriais de 90° formam uma rede omnidirecional para vigiar áreas extensas. Deteta drones pequenos, lentos e a baixa altitude até 5 km, pessoas até 10 km e veículos a distâncias entre 12 e 15 km.
Orientação autónoma de sensores óticos e térmicos de longo alcance
Orienta com precisão os sensores eletro-óticos e infravermelhos para fixar, classificar e seguir alvos de forma contínua. Em drones pequenos e lentos, permite seguimento ótico até 4 km e identificação até 3 km; através de imagem térmica, seguimento até 1,7 km e identificação até 1,4 km.
Supervisão contínua de ameaças em quaisquer condições meteorológicas
Deteta, localiza e identifica alvos 24 horas por dia, analisa o seu comportamento e regista em tempo real a informação situacional e o vídeo de todo o processo.
O Tracker Eye Pro combina radar e sensores eletro-óticos para localizar, classificar e confirmar alvos em grandes áreas, 24 horas por dia e em quaisquer condições meteorológicas.
Mantém uma vigilância contínua de alvos aéreos e terrestres.
Fornece coordenadas exatas e identifica a categoria do alvo.
Orienta automaticamente os sensores para reconhecer e seguir ameaças.
Combina dados de radar, óticos e térmicos para melhorar a avaliação do risco.
Solicite uma avaliação técnica e descubra a configuração mais adequada para o seu projeto
Dispositivo concebido especificamente para monitorizar e gerir a atividade de drones no espaço aéreo
Proteção portátil para desviar drones e restringir o acesso a zonas sensíveis
Proteção portátil contra drones comerciais e ameaças FPV
Deteção multidimensional através de radiofrequência, radar e sensores visuais
Radar e sensores eletro‑ópticos integrados para detetar, classificar e seguir drones em qualquer condição.
Radar AESA compacto para vigilância aérea e terrestre em tempo real
Defesa antidrones integrada para ambientes eletromagnéticos complexos
Proteção fixa e permanente contra drones não autorizados
Proteção fixa e inteligente contra drones não autorizados
Detecção e identificação contínuas de drones através de protocolos e do espectro de RF
Especificações
Drone FPV pequeno
650 m
Miniquadricóptero
1,1 km
Multirrotor de grandes dimensões
1,8 km
Drone de grandes dimensões de asa fixa
3 km
Avião comercial
5 km (alcance total)
Pessoa
2,2 km
Veículo
4 km
EO: 2 km IR: 800 m
EO: 2,5 km IR: 800 m
EO: 4 km IR: 1,5 km
EO: 8 km IR: 6 km
EO: 4 km IR: 2 km
EO: 6 km IR: 4 km
Alvos reconhecíveis
Drones, aeronaves comerciais, aves, pessoas e veículos
Campo de visão
Horizontal: 360° Elevação: 0°–90°
Intervalo de velocidade
0–60 m/s
Precisão da distância
2 m
Precisão angular
0,03°
Tempo de fixação do alvo
< 4 s
Precisão de reconhecimento por IA
≥ 98 % para drones
Peso
< 30 kg
Dimensões
920 × 920 × 440 mm
Consumo elétrico
< 1000 W
Tensão de entrada
220 V CA
Temperatura de funcionamento
De −40 °C a +60 °C
Grau de proteção IP
IP66
Frequência de funcionamento
Banda K, 24,05–24,25 GHz
Método de varrimento
Matriz de varrimento eletrónico ativo (AESA)
Tipo de forma de onda
Onda contínua modulada em frequência (FMCW)
Largura de banda efetiva
60 MHz
Potência máxima da antena
7 W
Zona cega
≤ 20 m
Campo de visão do radar
Azimute: 100° Elevação: 45°
Capacidade de alvos
Deteção: 200 alvos Seguimento: 5–10 alvos
Precisão
Distância: 2 m Velocidade: 0,6 m/s Azimute: 1° Elevação: 2°
Tempo de varrimento do espaço aéreo
2 s
Taxa de atualização de alvos
200 ms
Sensor
1/2,8″
Resolução de imagem
1920 × 1080
Distância focal
F6,5–312 mm
Sensibilidade
0,002 lux a cores 0,0005 lux a preto e branco
43,5° × 26,2°–0,85° × 0,57°
Zoom ótico contínuo
48×
Tipo de detetor
LWIR não refrigerado
640 × 512
F75 mm
NETD
≥ 40 mK
8,2° × 6,6°
Desempenho de IA
275 TOPS
Processador
Arm Cortex-A78AE
Processador gráfico
GPU NVIDIA Ampere de 2048 núcleos com 64 Tensor Cores
Memória
64 GB DDR5 de 256 bits
Sistema operativo
Ubuntu
Interface Ethernet
3 × RJ45
12,5 kg
IP67
Alimentação elétrica
Configuração
Radar de matriz de quatro faces e câmara PTZ
Alcance de deteção
5 km para um alvo com RCS de 0,01 m²
Drones de asa rotativa, drones de asa fixa, pessoas e veículos
Azimute: 0°–360° Elevação: 0°–90°
Velocidade dos alvos detetáveis
1–100 m/s
0,5 mrad
< 140 kg
< 950 × 950 × 1050 mm
Método de instalação
Montagem sobre mastro
< 2000 W
De −35 °C a +55 °C
Banda de frequência
Banda X
9,2–9,5 GHz
Largura de banda máxima
15 MHz
128 W
≤ 200 m
Cobertura angular do radar
Azimute: 0°–90° Elevação: 0°–75°
≥ 200 alvos
Precisão e resolução
Precisão da distância: ≤ 10 m Resolução da distância: 15 m Precisão do azimute: ≤ 0,5° Precisão da elevação: ≤ 0,5° Precisão da velocidade: ≤ 0,6 m/s
≤ 6 s, configurável Varrimento mecânico em azimute: < 3 s Modo TAS: 0,5 s Modo TWS: 6 s
1/1,8″
1920 × 1080 (Full HD)
F12,3–800 mm
31,14° × 19,4°–0,56° × 0,34°
65×
F30–150 mm
≤ 40 mK
20,56° × 15,48°–4,15° × 3,11°
5×
Arm Cortex-A78AE de 12 núcleos
O Tracker Eye combina um radar compacto com câmaras ótica e térmica para proteger zonas críticas. O Tracker Pro é um radar AESA de maior alcance que fornece deteção e orientação para sensores externos. O Tracker Eye Pro integra um radar de médio alcance, cobertura de 360° e sensores eletro-óticos de longo alcance.
O Tracker Eye é a opção mais compacta. Foi concebido para prisões, edifícios governamentais, propriedades privadas e outras zonas críticas que necessitem de deteção por radar e confirmação visual integradas.
O Tracker Pro e o Tracker Eye Pro detetam drones pequenos até à distância especificada de 5 km. O Tracker Eye destina-se a zonas mais concentradas e deteta pequenos drones multirrotor até aproximadamente 1,1 km.
O Tracker Eye e o Tracker Eye Pro integram câmaras eletro-óticas e térmicas para confirmar visualmente, classificar e seguir alvos. O Tracker Pro funciona principalmente como radar e fornece dados de orientação a sensores óticos externos.

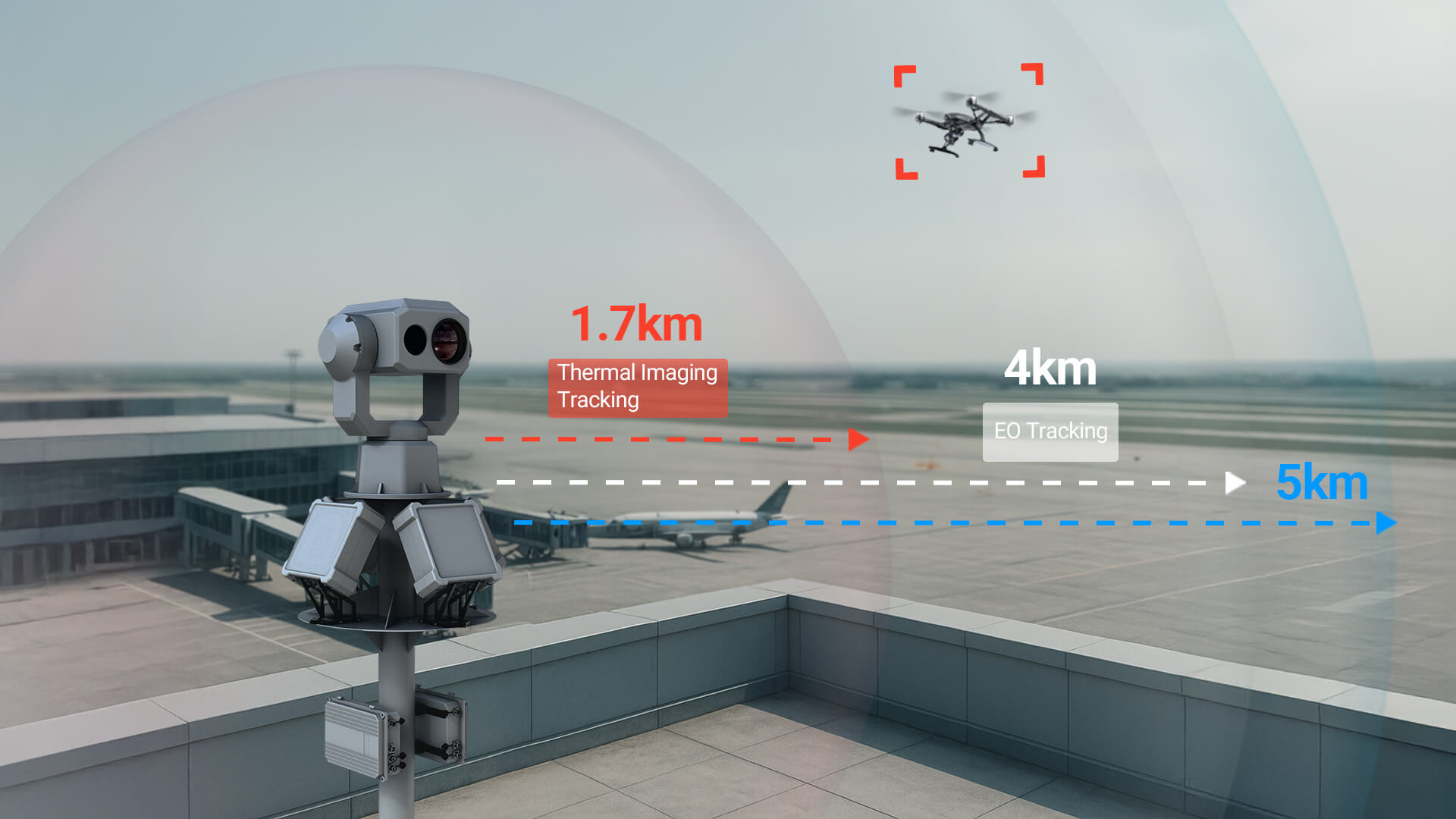

O Tracker Eye Pro oferece o maior alcance. Pode seguir drones através da câmara de luz visível até 4 km e identificá-los até 3 km. Com a câmara térmica, o seguimento alcança 1,7 km e a identificação 1,4 km.
Sim. O Tracker Eye pode utilizar quatro radares ligados para cobrir 360°. O Tracker Pro admite varrimento mecânico de 360° ou uma rede de quatro painéis. O Tracker Eye Pro incorpora uma matriz de radar de quatro faces para manter uma cobertura omnidirecional.
Sim. A deteção baseia-se em radar e sensores eletro-óticos, pelo que não depende dos sinais de controlo ou transmissão emitidos pelo drone. Isto permite detetar drones autónomos, com baixa emissão ou controlados através de fibra ótica.
Sim. Os radares podem detetar e seguir pessoas e veículos, além de alvos aéreos. Os alcances dependem do modelo, da dimensão do alvo, da sua assinatura de radar e das condições do ambiente.
Sim. Os três modelos podem fornecer dados de posição e seguimento a uma plataforma C2, sensores adicionais ou sistemas de contramedidas. A sua principal função é detetar, localizar, classificar e orientar; não neutralizam drones de forma autónoma.
Não. Os alcances publicados são valores de referência obtidos para determinados alvos e condições. O desempenho real pode variar consoante a assinatura de radar do alvo, a altitude, a orografia, os obstáculos, as condições meteorológicas e a configuração do sistema.
