SkyFend Spotter. Sistemas de deteção antidrones
Três tecnologias. Uma visão completa do espaço aéreo
Spotter

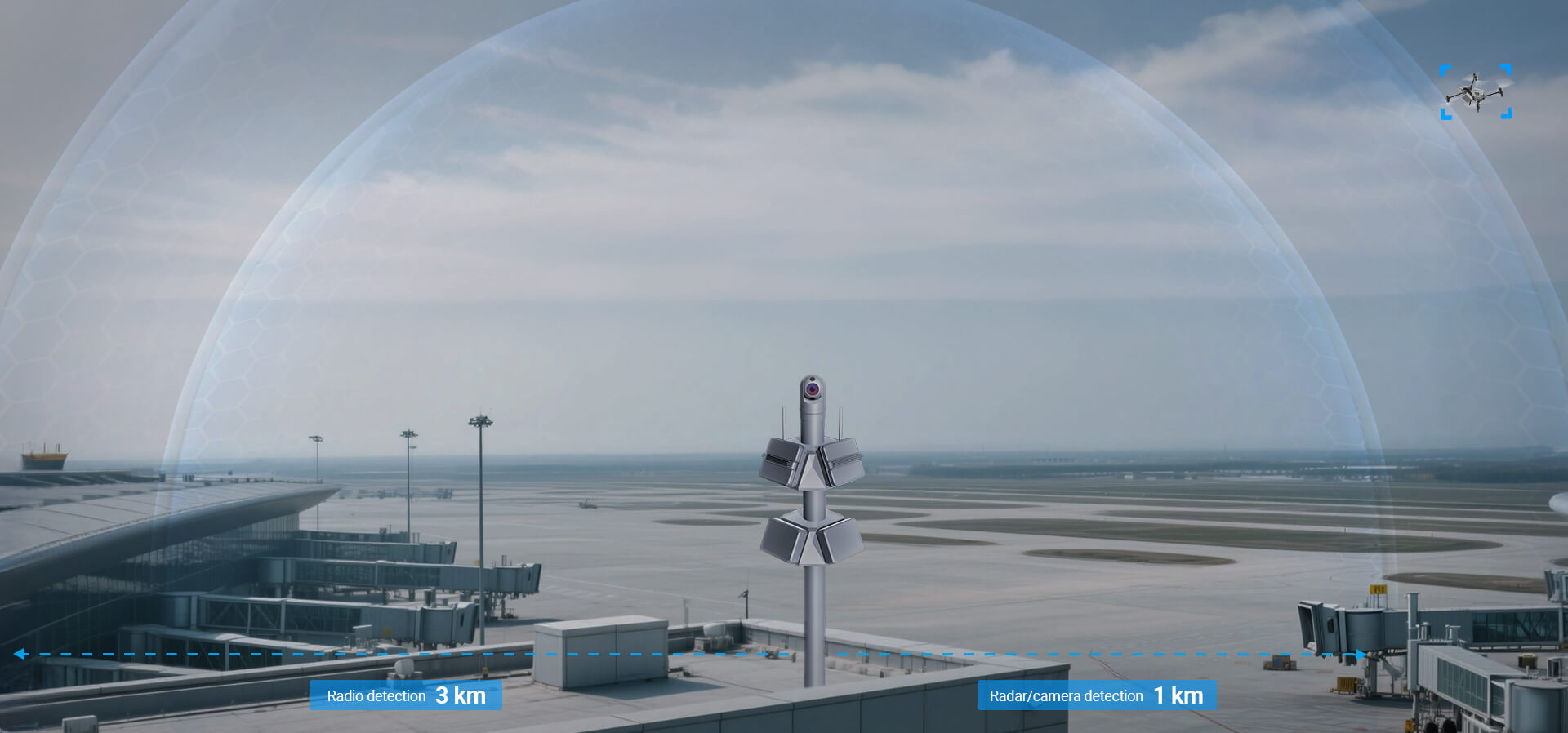

O Spotter é um sistema integrado de deteção concebido para vigiar drones 24 horas por dia e em quaisquer condições meteorológicas. É indicado para aeroportos, grandes eventos públicos, infraestruturas críticas e outros espaços que exigem uma supervisão permanente do espaço aéreo.
Combina radar, deteção ótica e sensores de radiofrequência para fornecer, em tempo real, a posição, a trajetória e os dados de voo dos drones, facilitando uma avaliação rápida da ameaça e a tomada de decisões.
A sua arquitetura distribuída de processamento através de inteligência artificial utiliza processamento paralelo e balanceamento de carga para otimizar os recursos. O resultado é uma solução de vigilância antidrones inteligente, escalável e de elevado desempenho, adaptável a cenários operacionais complexos.
Cobertura integral de ameaças aéreas e terrestres sem zonas cegas
Integra deteção por radiofrequência, radar e sensores óticos para vigiar de forma coordenada alvos aéreos e terrestres, compensando as limitações de cada tecnologia individual.
Arquitetura modular para reduzir os custos de instalação e manutenção
O seu design otimizado reduz as necessidades de hardware e simplifica a manutenção, facilitando a implementação de várias unidades em instalações e cenários operacionais de diferentes dimensões.
Classificação automática e previsão antecipada de possíveis ameaças
Identifica e classifica drones automaticamente para reduzir falsos alarmes e melhorar a precisão. A análise comportamental permite prever trajetórias de risco e gerar alertas precoces ou ativar respostas coordenadas.
Processamento escalável e redundante para missões altamente exigentes
Utiliza vários nós com processamento paralelo, balanceamento de carga e mecanismos de redundância. Esta arquitetura melhora a tolerância a falhas e permite gerir grandes volumes de dados e operações complexas.
Spotter Pro

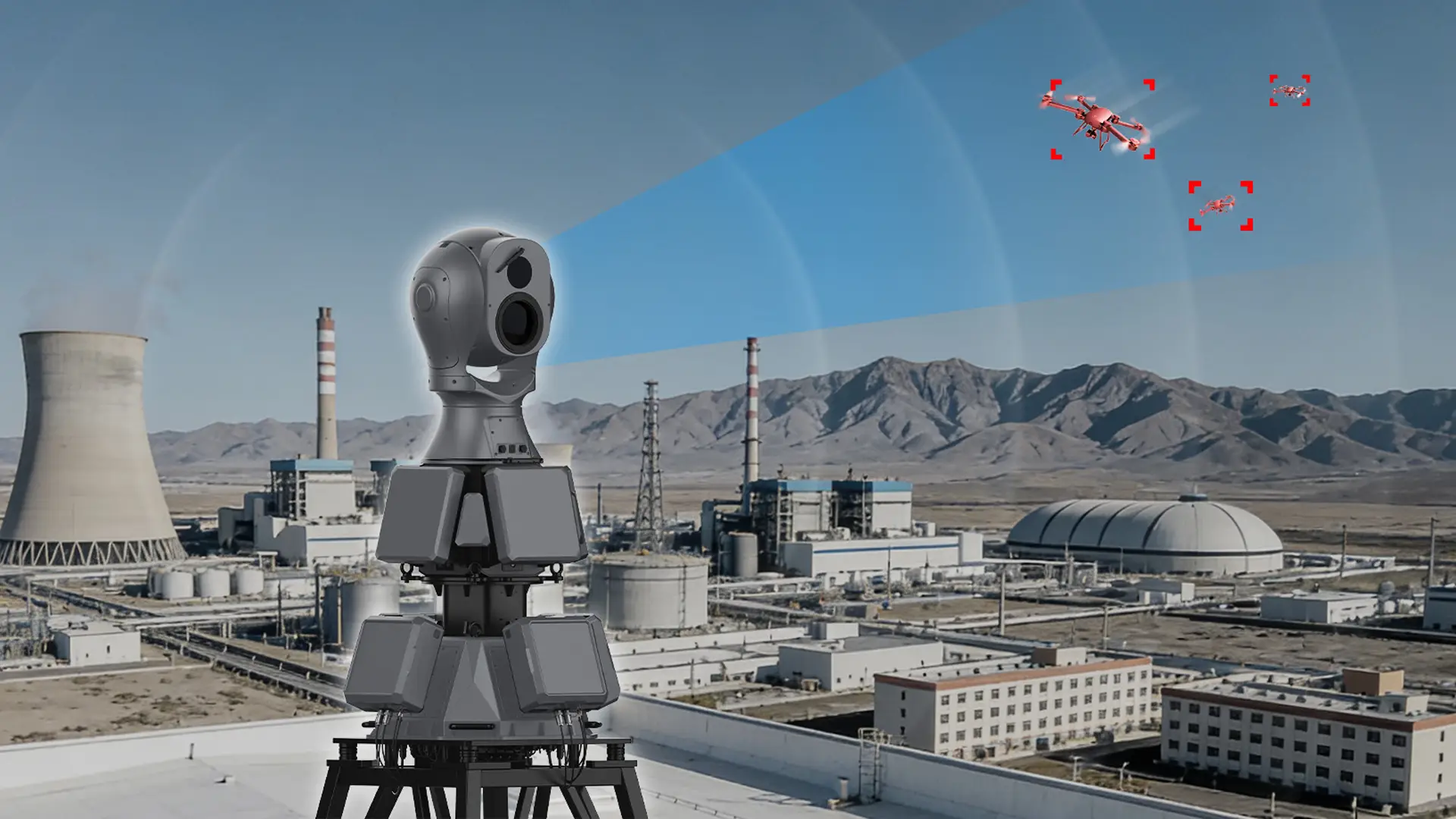

O Spotter Pro é um sistema de deteção multissensor concebido para proteger o espaço aéreo a baixa altitude. Integra radar de matriz faseada, sensores de radiofrequência e um sistema eletro-ótico EO/IR para vigiar grandes áreas em quaisquer condições meteorológicas.
Através da fusão de dados provenientes de diferentes sensores e da análise inteligente, estabelece uma cadeia operacional completa: deteção multidimensional, identificação automática, seguimento contínuo e alerta de ameaças. Fornece, em tempo real, a posição, a trajetória e as imagens do alvo para oferecer uma visão clara e fiável da situação.
A sua capacidade de localização de alta precisão permite enviar dados do alvo para diferentes sistemas de contramedidas C-UAS. Também admite a orientação e a interceção coordenada através de drones intercetores, completando o processo desde a deteção até à neutralização.

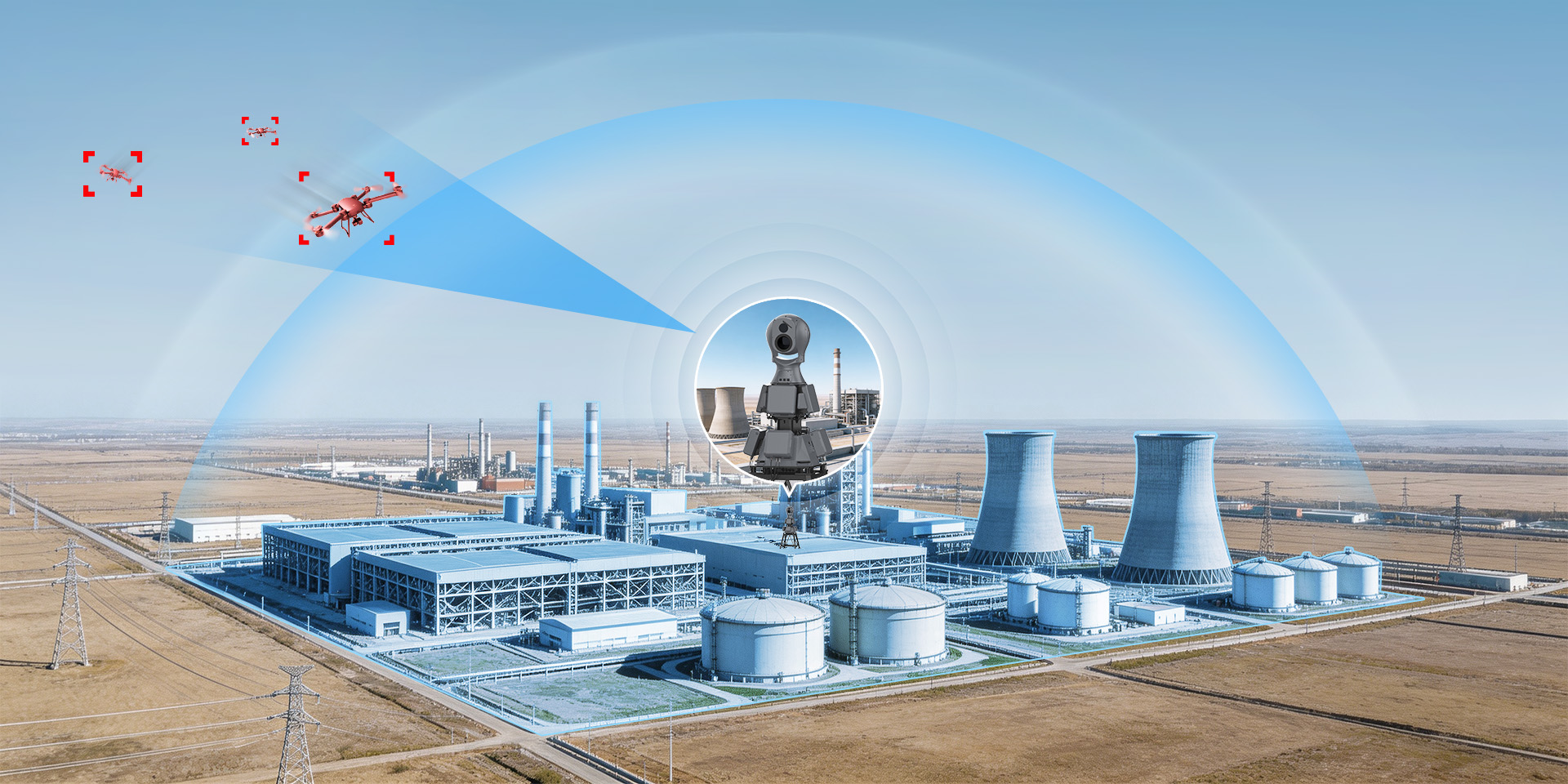

O Spotter Pro é indicado para aeroportos, instalações energéticas e infraestruturas críticas que necessitem de vigilância hemisférica permanente e proteção de ativos estratégicos.
Fusão de radar, radiofrequência e seguimento visual
Combina as vantagens de diferentes tecnologias para superar as limitações dos sensores individuais. Mantém uma deteção de alvos precisa e fiável em ambientes urbanos, zonas complexas ou cenários com interferências eletromagnéticas.
Classificação rápida de alvos através da fusão de dados e da inteligência artificial
Combina a informação de vários sensores com algoritmos de reconhecimento para detetar, classificar rapidamente e seguir de forma contínua os alvos de interesse.
Avaliação inteligente do risco através de dados em tempo real
Fornece informação atualizada sobre a posição e o movimento do alvo. Analisa as suas características através de diferentes sensores e compara-as com parâmetros definidos pelo utilizador para determinar o nível de ameaça.
Orientação precisa para sistemas de neutralização de diferentes tecnologias
Mantém informação contínua e precisa sobre a posição e o movimento do alvo para orientar contramedidas de neutralização eletrónica ou física e completar um ciclo coordenado de deteção, seguimento e resposta.
O Spotter Pro combina radar, radiofrequência e sensores eletro-óticos para manter uma vigilância contínua, localizar ameaças com precisão e coordenar sistemas de resposta.
Supervisiona continuamente o espaço aéreo a baixa altitude
Deteta, classifica, segue e avalia ameaças através de inteligência artificial
Mantém uma deteção estável em cenários operacionais complexos
Fornece dados exatos de posição e trajetória para orientar a resposta
Solicite uma avaliação técnica e descubra a configuração mais adequada para o seu projeto
Dispositivo concebido especificamente para monitorizar e gerir a atividade de drones no espaço aéreo
Proteção portátil para desviar drones e restringir o acesso a zonas sensíveis
Proteção portátil contra drones comerciais e ameaças FPV
Deteção multidimensional através de radiofrequência, radar e sensores visuais
Radar e sensores eletro‑ópticos integrados para detetar, classificar e seguir drones em qualquer condição.
Radar AESA compacto para vigilância aérea e terrestre em tempo real
Defesa antidrones integrada para ambientes eletromagnéticos complexos
Proteção fixa e permanente contra drones não autorizados
Proteção fixa e inteligente contra drones não autorizados
Detecção e identificação contínuas de drones através de protocolos e do espectro de RF
Especificações
Alcance de deteção
Drone FPV pequeno: 3,5 kmMiniquadricóptero: 5 kmMultirrotor de grandes dimensões: 7,3 kmDrone de grandes dimensões de asa fixa: 10 kmAvião comercial: 15 km (alcance total)Pessoa: 9,5 kmVeículo: 12–15 km
Banda de frequências de deteção
0,4–6 GHz
Alvos reconhecíveis
Drones, aeronaves comerciais, aves, pessoas e veículos
Campo de visão
Horizontal: 360°Elevação: 0°–90°
Intervalo de velocidade
1–100 m/s
Precisão da distância
7 m
Precisão angular
0,03°
Tempo de fixação do alvo
< 4 s
Precisão do reconhecimento de drones através de IA
> 98 %
Peso
≤ 280 kg
Dimensões
1100 × 1100 × 1800 mm (sem suporte de montagem)
Consumo elétrico
< 1800 W
Tensão de entrada
220 V CA
Temperatura de funcionamento
De −35 °C a +55 °C
Grau de proteção IP
IP66
Frequência de funcionamento
Banda X, 9,2–9,8 GHz
Método de varrimento
Matriz de varrimento eletrónico ativo (AESA)
Tipo de forma de onda
Pulso Doppler
Largura de banda efetiva
15 MHz
Potência máxima da antena
128 W
Zona cega
≤ 200 m
Campo de visão do radar
Azimute: 360°Elevação: 30° (expansível até 75°)
Capacidade de alvos
Deteção no modo TWS: 500 alvosSeguimento no modo TAS: 6 alvos
Precisão
Distância: 10 mVelocidade: 1 m/sAzimute: 0,5°Elevação: 0,5°
Tempo de varrimento do espaço aéreo
3–4,5 s, configurável
Taxa de atualização de alvos
3–4,5 s
Frequências de deteção
Espetro: 0,4–6 GHzProtocolos: 2,4 e 5,8 GHz
Taxa de atualização
≤ 2 s
Mecanismo de radiogoniometria
Interferómetro de fase bidimensional com várias linhas de base
≤ 3° RMS
Gestão de listas brancas e negras
Compatível
Distância de deteção RF
Deteção de espetro: ≥ 5 km (DJI Mavic 3, SRRC)Deteção através de protocolos: ≥ 3 km (DJI Mavic 3, SRRC)Valores em condições de linha de visão e sem interferências eletromagnéticas.
Sensor
1/1,8″
Resolução de imagem
1920 × 1080 (Full HD)
31,14° × 19,4°–0,56° × 0,34°
Distância focal
F12,3–800 mm
Sensibilidade
0,002 lux a cores0,0005 lux a preto e branco
Zoom ótico contínuo
65×
Tipo de detetor
LWIR não refrigerado
640 × 512
20,56° × 15,48°–4,12° × 3,11°
F30–150 mm
NETD
≤ 40 mK
5×
Bandas de frequência de deteção
400–6000 MHz
3 km
Tipos de drones compatíveis
Drones comerciais e drones caseiros ou de fabrico próprio (DIY)
Capacidade máxima de deteção
30 alvos
Frequência de atualização
< 3 s
Precisão direcional para drones não convencionais
< 30°
Localização multissítio
Requer pelo menos três locais
Precisão horizontal da localização multissítio
< 15 m
Tipo de onda
Onda contínua modulada em frequência (FMCW)
Banda de frequência de funcionamento
24,05–24,25 GHz
Capacidade de deteção do radar
Drone FPV de 5 polegadas: > 700 mDrone pequeno: > 1100 mDrone multirrotor de grandes dimensões: > 2500 mPessoa: > 2500 mVeículo: > 4000 m
Zona cega de distância
≤ 20 m
Ângulo de deteção com dois radares
Horizontal: 180°Vertical: 40°
Número de trajetórias
Seguimento durante o varrimento (TAS): 5–10 alvosSeguimento durante a vigilância (TWS): 100 alvos
1–60 m/s no modo drone
> 1000 m
Modo de deteção
Imagem visível e imagem térmica
Câmara de luz visível: 6–336 mmCâmara térmica: 150 mm
Campo de visão (FOV)
Horizontal: 360°Vertical: de −60° a 90°
FAQ
São sistemas de vigilância antidrones que combinam diferentes sensores para detetar, localizar, classificar e seguir aeronaves não tripuladas. O Spotter destina-se a implementações modulares, enquanto o Spotter Pro proporciona maior alcance e capacidade para proteger áreas extensas.
Ambos os sistemas integram radar, deteção por radiofrequência e sensores eletro-óticos visíveis e térmicos. A combinação destas tecnologias permite detetar tanto drones cooperativos como alvos sem sinais de identificação reconhecíveis.
O Spotter oferece uma arquitetura modular, distribuída e rentável para a vigilância perimetral. O Spotter Pro integra um radar e um sistema de radiogoniometria de maior desempenho, com mais alcance, precisão e capacidade de seguimento para instalações de grande extensão.
O Spotter alcança até 3 km através de deteção por radiofrequência e ultrapassa os 2,5 km com radar para determinados multirrotores. O Spotter Pro pode detetar pequenos drones FPV até 3,5 km, minicópteros até 5 km e drones de maiores dimensões a distâncias superiores, dependendo do alvo e do ambiente.
Sim. Os sistemas permitem a gestão de listas brancas e negras para ajudar a distinguir os drones autorizados das aeronaves potencialmente hostis dentro do espaço vigiado.
Sim. A combinação de radar, deteção por radiofrequência, câmaras de luz visível e sensores térmicos permite manter uma vigilância contínua durante o dia e a noite. O desempenho efetivo pode variar consoante as condições meteorológicas, a instalação e as condições eletromagnéticas.
Não funcionam, por si só, como sistemas de neutralização. Detetam, identificam, localizam e seguem as ameaças e podem fornecer informações precisas a plataformas de contramedidas compatíveis para coordenar a resposta.
São adequados para aeroportos, instalações energéticas, infraestruturas críticas, fronteiras, estabelecimentos prisionais, edifícios governamentais, grandes eventos e outros espaços que exijam vigilância permanente do espaço aéreo a baixa altitude.
