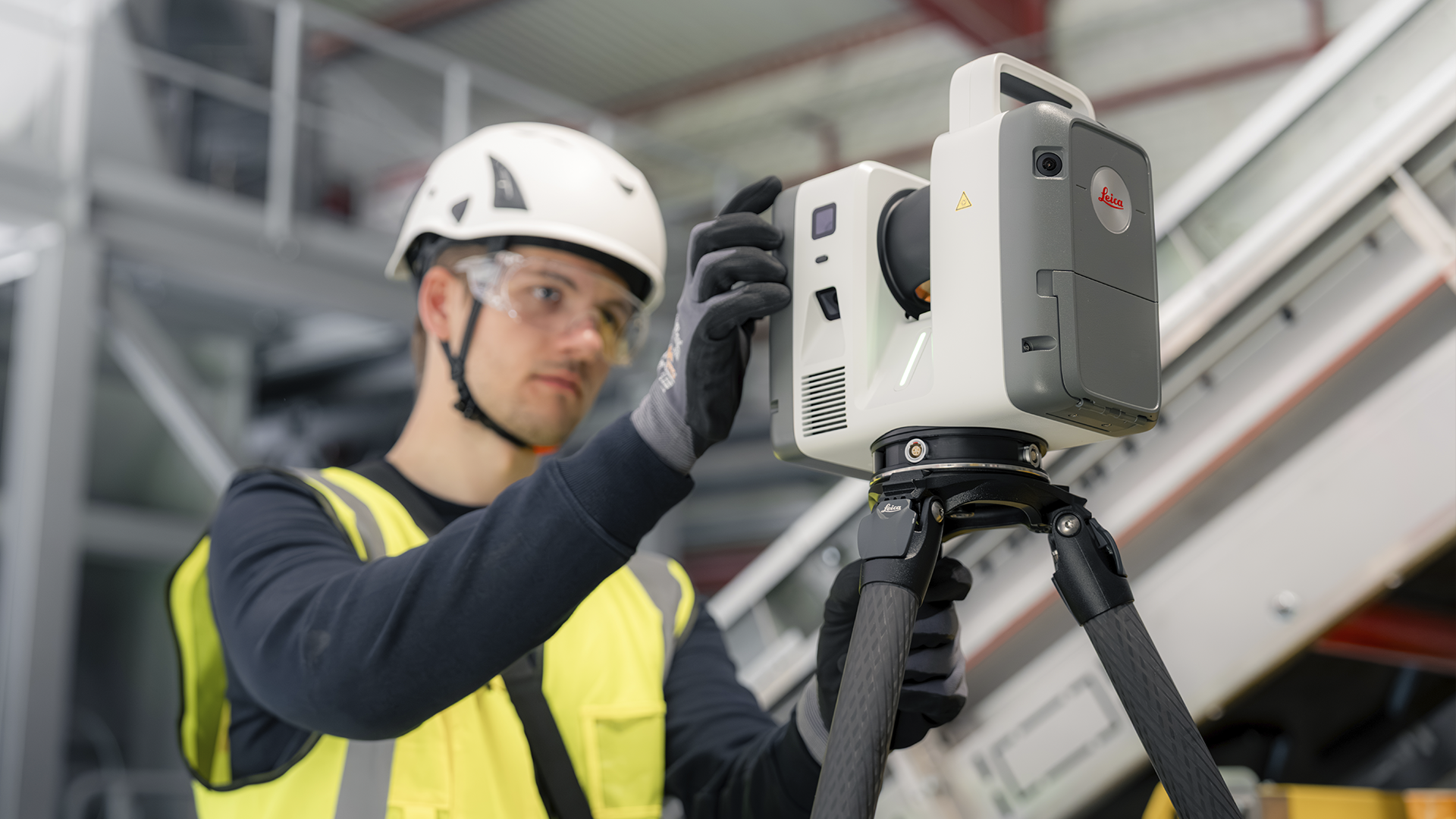

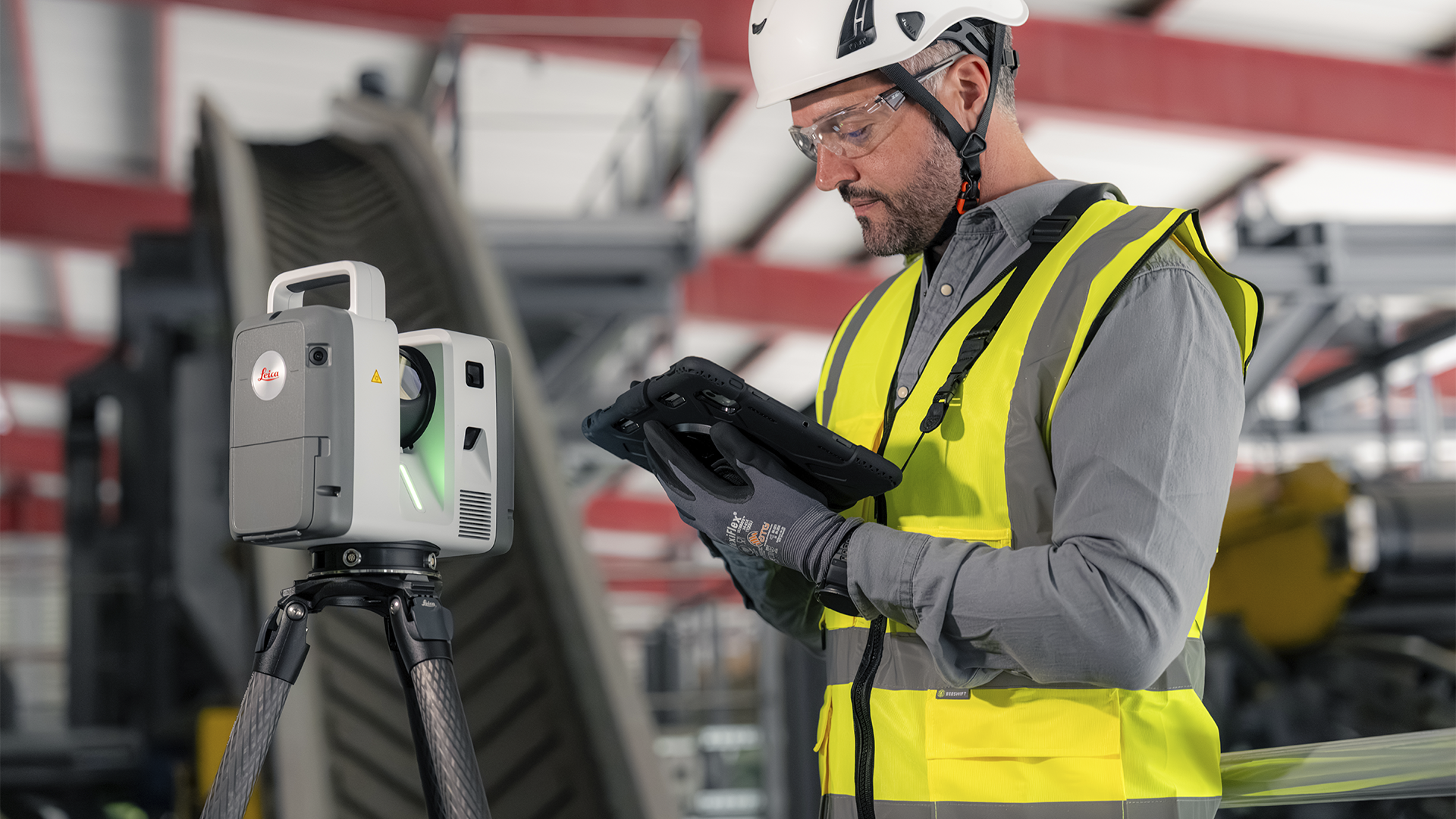

Leica RTC Série Laser Scanners
Bem-vindo a uma nova dimensão na captura da realidade
Um design em que pode confiar. Três níveis de desempenho
Quanto tempo mais vai perder com levantamentos incorrectos?
Com base no domínio da digitalização laser 3D da Leica Geosystems, os novos scanners laser RTC combinam um desempenho de digitalização superior, software e colaboração na nuvem numa arquitetura de fluxo de trabalho em tempo real, criando uma nova forma de trabalhar
Capture dados 3D de alta densidade com confiança, partilhe o progresso à medida que este acontece e mantenha os utilizadores no terreno, na nuvem e no escritório alinhados num fluxo de trabalho contínuo.

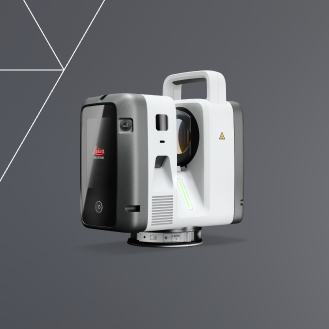

Captura ágil da realidade ideal para a construção de edifícios e ambientes de projeto em rápida evolução. O RTC300 combina a precisão e a velocidade confiáveis do Leica RTC com um caminho prático de fluxos de trabalho de scanner único para operações escaláveis e conectadas.

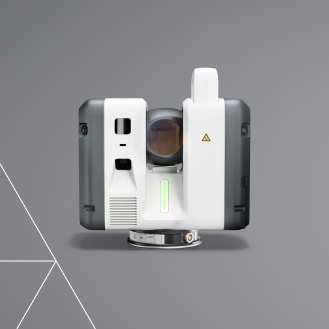

Desempenho equilibrado e flexibilidade operacional para equipas de topografia, construção, segurança pública e infra-estruturas. O RTC500 oferece o alcance, a velocidade e a capacidade de se adaptar às condições do local em mudança à medida que as exigências do projeto mudam.

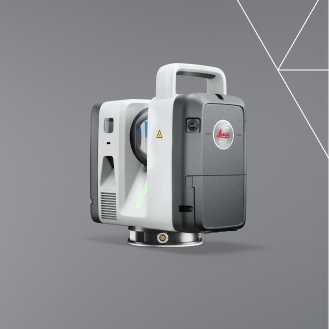

Concebido para infra-estruturas de grande escala, instalações industriais e ambientes de levantamento topográfico complexos, o RTC700 oferece o máximo alcance, precisão e capacidade de captura de dados ultra-rápida com fluxos de trabalho de levantamento topográfico multi-scanner avançados em escala.
Caraterísticas
A série Leica RTC é uma família de scanners laser 3D compactos, leves e de elevado desempenho, concebidos para captar nuvens de pontos 3D a cores e imagens HDR esféricas em menos de dois minutos. Com velocidades de até dois milhões de pontos por segundo, precisão de 1-2 mm, registo automático sem alvo (tecnologia VIS) e conetividade na nuvem, estes scanners são ideais para ambientes de arquitetura, engenharia, construção e BIM que requerem a máxima eficiência e precisão.

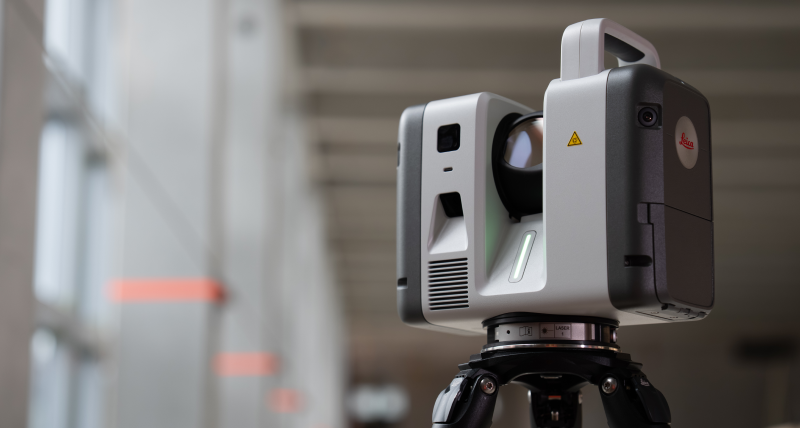

Captura 3D rápida, fiável e pronta para qualquer ambiente
A série Leica RTC foi concebida para equipas que necessitam de velocidade sem sacrificar a confiança no resultado. Em todos os três níveis de desempenho, os scanners laser RTC ajudam os profissionais a capturar dados 3D de alta densidade de forma rápida e fiável em ambientes exigentes. Para as equipas de construção, isto significa documentar as condições existentes e acompanhar o progresso sem perder o ritmo no local de trabalho. Para os topógrafos e profissionais de infra-estruturas, significa uma captura fiável em condições variáveis e com uma pressão real sobre o projeto. O resultado é um melhor controlo do projeto: menos retrabalho, mais confiança nos dados e um caminho mais suave desde a primeira configuração até ao produto final.

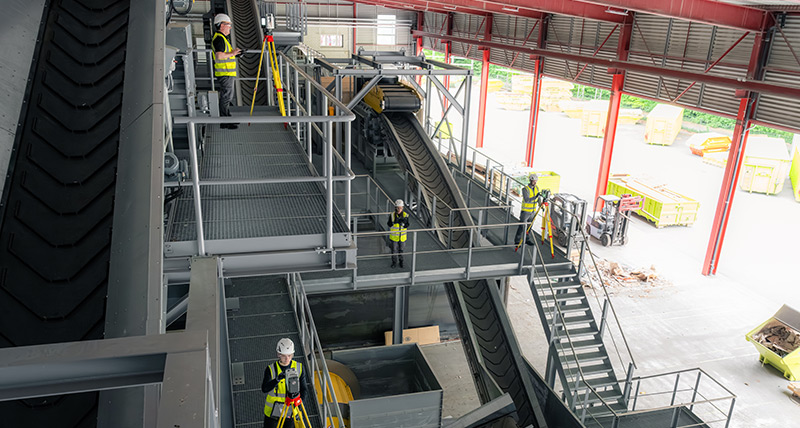

O RTC cresce com o seu projeto, mantendo o controlo e a coordenação
À medida que os projetos crescem em tamanho e demanda, a inteligência do software RTC se adapta sem interromper os fluxos de trabalho estabelecidos. Desde a operação de um único scanner até à coordenação de vários scanners e localizações, o sistema mantém a visibilidade, o alinhamento e o controlo. A experiência remota pode orientar a execução no terreno, as equipas podem ligar-se e colaborar num ambiente de dados contínuo e o aumento do volume de dados reforça a clareza em vez de criar estrangulamentos. A precisão individual torna-se um sucesso de desempenho coletivo.

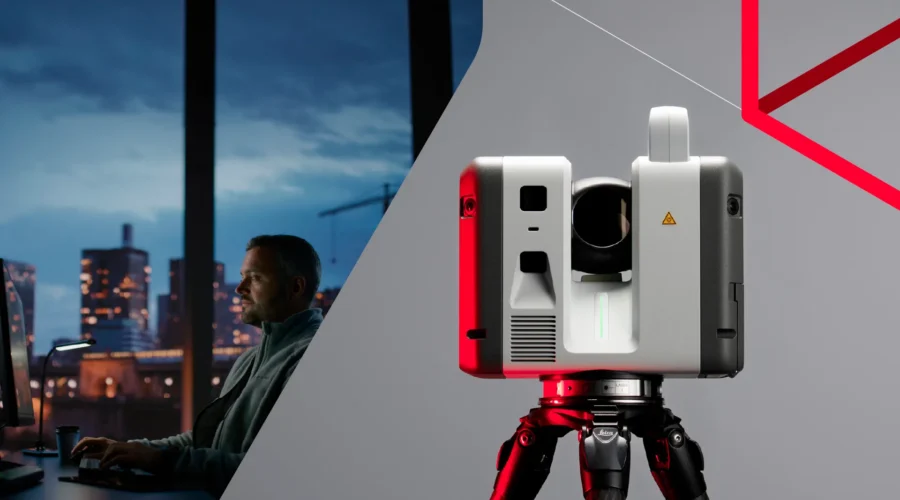

Dados visíveis instantaneamente, decisões mais rápidas e um registo final mais sólido

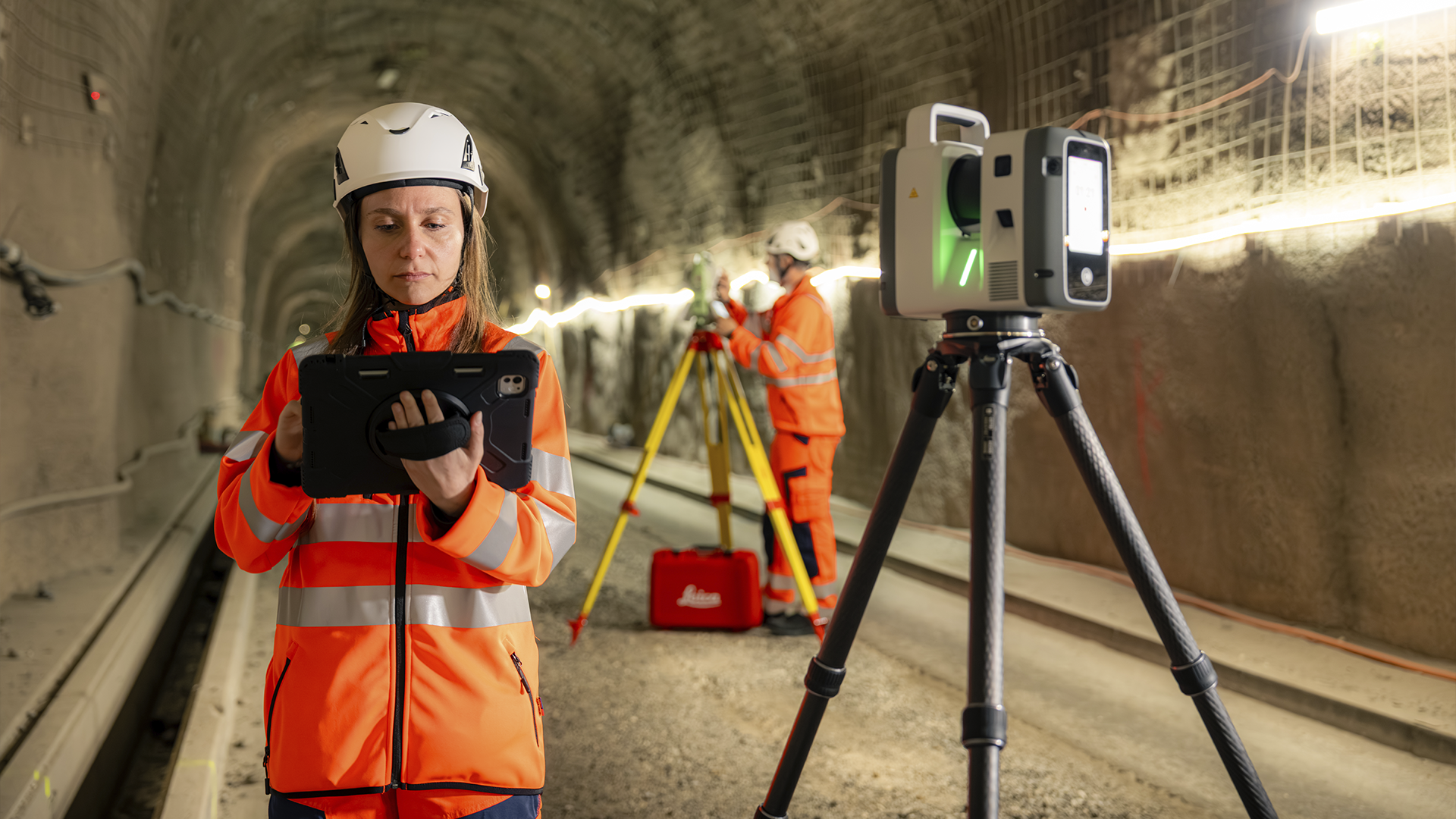

Utilizando o Livelink no Leica Cyclone FIELD 360, as equipas de campo podem iniciar projectos de colaboração em tempo real que tornam os dados de digitalização visíveis para além do local à medida que são capturados. Através do Hexagon GeoCloud, as equipas de campo e de escritório podem aceder e rever os dados de digitalização no mesmo quadro de projeto em tempo real. O registo, a garantia de qualidade, o controlo de qualidade e a monitorização do progresso ocorrem enquanto o trabalho ainda está a ser implementado, reduzindo o retrabalho, eliminando atrasos e permitindo decisões antecipadas. Uma vez concluída a captura de dados, o Leica Cyclone REGISTER 360 PLUS fornece um poderoso pós-processamento para validação e registo final.
Peça a sua demonstração hoje e experimente o poder da digitalização laser 3D em ação
A série RTC oferece uma captura de dados 3D ultra-rápida com elevada precisão, reduzindo drasticamente o tempo no terreno e gerando nuvens de pontos detalhadas em minutos. Descubra como acelerar os seus levantamentos e obter uma precisão exacta com o RTC!
Graças à sua compatibilidade com os principais softwares BIM e CAD, a série RTC integra-se perfeitamente no seu fluxo de trabalho, facilitando a transição do levantamento para a modelação digital. Ligue o seu projeto da vida real ao mundo digital com o RTC!
Concebido a pensar no utilizador, o RTC é intuitivo e fácil de operar, mesmo em ambientes com iluminação variável ou condições climatéricas difíceis, permitindo-lhe concentrar-se no que é importante. Experimente a simplicidade e eficiência do RTC no local!
Com a sua alta resolução e capacidade de gerar nuvens de pontos precisas, o RTC minimiza os erros e fornece informações fiáveis, resultando em melhores decisões e projectos sem surpresas. Garanta o sucesso dos seus projectos com dados RTC precisos!
A rapidez e eficiência do RTC permite-lhe reduzir significativamente os tempos de captura, libertando recursos que pode investir noutras áreas críticas do projeto. Poupe tempo e maximize a sua produtividade com o RTC!
A precisão, a velocidade e a facilidade de integração do RTC tornam-se um investimento que rapidamente se paga a si próprio através da redução do retrabalho, da poupança de tempo e da melhoria da qualidade do projeto. Transforme o seu investimento numa vantagem competitiva com o RTC!
Um guia prático para compreender as diferenças reais entre as novas séries de RTC da Leica
Descubra numa só leitura como a nova série Leica RTC, o Leica RTC360 e o RTC360 LT se comparam em termos de velocidade, alcance e fluxo de trabalho ligado, com exemplos do mundo real e recomendações baseadas no tipo de projeto e orçamento.
Especificações técnicas
Scanner laser 3D
Escáner láser 3D de alta velocidad con sistema integrado de imágenes esféricas de alto rango dinámico (HDR), conectividad en la nube, compensación de inclinación de alta precisión y sistema inercial visual (VIS) para el registro en tiempo real
Câmara
El sistema de 6 cámaras de 72 MP captura 432 MPx de datos brutos HDR para una imagen esférica calibrada de 360° x 300° con resolución de 174 MPx
Velocidade de
Imagen con mapeo de tonos totalmente esférica en 30 s en cualquier condición lumínica
Aquisição
Imágenes esféricas HDR de 5 exposiciones con mapeo de tonos, exposición automática y balance de blancos automático
En el escáner
Pantalla táctil capacitiva de 4,3″; pantalla a color de 480 × 800
Dispositivos móviles
Aplicación Leica Cyclone FIELD 360 (iOS/Android) para control remoto total del escáner, etiquetado, flujos de trabajo de topografía y más
Inalámbrico
WLAN integrado (802.11 a/b/g/n/ac/ax) de 2,4 GHz y 5 GHz
Registro de los datos
Unidad de estado sólido (SSD) interna de 512 GB
Transferencia de datos
Interfaz USB-C (USB 3.2 Gen2) a un dispositivo de almacenamiento externo
RTC300
Hasta 1 000 000 puntos/s; alcance de hasta 85 m; ~2 min 30 s para un escaneo a cúpula completa e imagen esférica HDR con resolución de 6 mm @ 10 m
RTC500
Hasta 2 000 000 puntos/s; alcance de hasta 130 m; ~1 min 40 s para un escaneo a cúpula completa e imagen esférica HDR con resolución de 6 mm @ 10 m; adquisición a color en 30 s
RTC700
Hasta 2 000 000 puntos/s; alcance de hasta 270 m; ~1 min 40 s para un escaneo a cúpula completa e imagen esférica HDR con resolución de 6 mm @ 10 m; adquisición a color en 30 s
Flujos de trabajo de topografía
RTC300: intersección inversa con objetivos desde un escaneo a cúpula completa. RTC500 y RTC700: estacionamiento en punto conocido, orientación conocida, intersección inversa, poligonal, mediciones de objetivos hasta 75 m y objetivos a partir de un escaneo a cúpula completa
Colaboración en la nube (Livelink)
Conectividad en tiempo real entre el campo y la oficina y entre equipos en Cyclone FIELD 360 y Hexagon GeoCloud; permite colaboración remota en proyectos y coordinación multiunidades
Escaneo de superficie
RTC300: no disponible; RTC500: no disponible; RTC700: hasta 0,8 mm @ 10 m
Autocalibración automática
Autocalibración automática durante el funcionamiento normal, sin necesidad de interacciones del usuario ni objetivos; estado visible en la interfaz gráfica del escáner
Medición de distancias
Medición del tiempo de vuelo a alta velocidad mejorada con la tecnología Waveform Digitising (WFD)
Clase de láser
Clase láser 1 según IEC 60825-1 (2014-05)
Longitud de onda láser
1550 nm (invisible)
Divergencia del haz
0,5 mrad (1/e², ángulo completo)
Diámetro del haz en la ventana frontal
6 mm (1/e²)
Campo visual
360° (horizontal) / 300° (vertical)
Alcance
Alcance mínimo de 0,5 m. RTC300: 85 m al 3,5 % de albedo. RTC500: 85 m al 3,5 % y 130 m al 8 % de albedo. RTC700: 85 m al 3,5 %, 130 m al 8 % y 270 m al 32 % de albedo
Velocidad
RTC300: hasta 1 000 000 puntos/s. RTC500 y RTC700: hasta 2 000 000 puntos/s
Resolución
RTC300: 3, 6, 12, 25 mm @ 10 m. RTC500: 3, 6, 12, 25 mm @ 10 m. RTC700: 1,6, 3, 6, 12, 25 mm @ 10 m; escaneo de superficie de 0,8 mm @ 10 m
Precisión angular
10″
Precisión de alcance
1,2 mm + 10 ppm
Nivel de ruido
0,2 mm @ 10 m y 0,4 mm @ 50 m
Precisión de puntos 3D
1,5 mm @ 10 m y 3,8 mm @ 50 m
VIS (Visual Inertial System)
El sistema de medición inercial mejorado con vídeo sigue la posición y los movimientos del escáner en tiempo real
Inclinación
Basada en IMU con autocalibración automática; precisión de 3″ (vertical/invertida, ±10° de inclinación) y de 1′ en cualquier otra inclinación
Sensores adicionales
GNSS y sensor de impacto
Construcción
Bastidor de aluminio y cubiertas laterales, con asa ergonómica en la parte superior
Dimensiones
121 × 240 × 254 mm
Peso
5,5 kg nominales, sin baterías
Mecanismo de montaje
Montaje rápido en casquillo de 5/8″ en trípode ligero Leica GST80; adaptador opcional para trípode topográfico con tornillo de 5/8″ y base nivelante opcional
Batería interna
2 baterías internas recargables de ion de litio Leica GEB461; autonomía habitual de hasta 4 horas; 340 g por batería
Externa
Fuente de alimentación CA Leica GEB282
Temperatura de funcionamiento
-20 °C a +50 °C
Temperatura de almacenamiento
-40 °C a +70 °C
Polvo/agua
IP55 en posición vertical (±15° de inclinación) e IP55 en posición invertida con cubierta de protección (±15° de inclinación)
Humedad
95 %, sin condensación
Notas
Todas las especificaciones están sujetas a cambios sin previo aviso. Las especificaciones de precisión se proporcionan con un nivel del 68 % según JCGM100:2008, salvo indicación contraria
PERGUNTAS FREQUENTES
A série Leica RTC é uma família de scanners laser 3D terrestres de alta velocidade, concebida para a captura da realidade em projetos de topografia, engenharia, construção e BIM. Combina varrimento laser de alta densidade, captura de imagens esféricas HDR e fluxos de trabalho de campo conectados com software como o Leica Cyclone FIELD 360 e o Hexagon GeoCloud.
A gama atual é composta por três modelos: RTC300, RTC500 e RTC700. Todos partilham a mesma arquitetura, tecnologia VIS e conetividade, mas diferem na velocidade de aquisição, no alcance máximo e em capacidades avançadas, como o modo de varrimento de superfícies de alta resolução disponível no RTC700.
Os scanners da série RTC atingem até 2.000.000 de pontos por segundo, com melhorias de captura até 3,5x face a gerações anteriores e a concorrentes diretos. O RTC300 trabalha até 1.000.000 de pontos/s, enquanto o RTC500 e o RTC700 atingem até 2.000.000 de pontos/s.
O alcance mínimo é de 0,5 m e o alcance máximo depende do modelo e do albedo do alvo. O RTC700 alcança até 270 m em superfícies com maior refletividade, enquanto os modelos inferiores alcançam até 85 m e 130 m, dependendo da percentagem de albedo.
A série RTC oferece uma precisão típica de alcance de 1,2 mm + 10 ppm, precisão angular de 10″ e precisão de pontos 3D de 1,5 mm a 10 m e 3,8 mm a 50 m. O RTC700 acrescenta um modo de varrimento de superfícies com resolução até 0,8 mm a 10 m, pensado para inspeção e aplicações que exigem o mais elevado nível de detalhe.
Com resolução de 6 mm a 10 m, o RTC500 e o RTC700 completam uma varrimento de cúpula completa com imagem esférica HDR em aproximadamente 1 minuto e 40 segundos, enquanto o RTC300 necessita de cerca de 2 minutos e 30 segundos para o mesmo trabalho.
A captura de cor HDR é realizada em cerca de 30 segundos adicionais, integrando‑se no mesmo fluxo de trabalho.
O VIS é um sistema visual‑inercial que combina uma IMU e câmaras para seguir, em tempo real, a posição e o movimento do scanner entre estações.
Graças ao VIS, as varrimentos são pré‑registadas automaticamente em campo, sem necessidade de alvos, reduzindo o tempo de trabalho em escritório e evitando erros de registo manual.
Integra um sistema de 6 câmaras de 72 MP que gera até 432 MP de dados HDR brutos para produzir uma imagem esférica calibrada de 360° x 300° com resolução de 174 MP.
O sistema captura imagens HDR com mapeamento de tons em cerca de 30 segundos, mesmo em condições de iluminação complexas.
O fluxo de trabalho típico combina o scanner RTC com a app Leica Cyclone FIELD 360, que permite controlo remoto, marcação e registo em campo, e com o software de escritório Cyclone REGISTER 360 para processamento e entrega final.
A conetividade Livelink e a Hexagon GeoCloud facilitam a colaboração em tempo real entre equipas de campo e escritório, partilhando dados e estados do projeto durante a captura.
Cada scanner integra um SSD interno de 512 GB para registar varrimentos e imagens.
A transferência de dados é efetuada através de interface USB‑C (USB 3.2 Gen 2) para dispositivos de armazenamento externos ou estações de trabalho.
Os equipamentos da série RTC contam com classificação IP55 contra poeira e água, tanto na posição vertical como invertida com cobertura protetora.
Estão concebidos para operar entre −20 °C e +50 °C, suportar até 95% de humidade sem condensação e resistir às exigências de obra e de campo.
Cada unidade pesa aproximadamente 5,5 kg sem baterias, com uma estrutura em alumínio, coberturas laterais e uma pega ergonómica superior para facilitar o transporte.
As dimensões aproximadas são 121 × 240 × 254 mm, permitindo montagem rápida em tripés leves e transporte simples entre estações.
A série RTC utiliza 2 baterias internas recarregáveis de iões de lítio Leica GEB461, com uma autonomia típica até 4 horas de operação.
Além disso, aceita alimentação externa através de fonte CA Leica GEV282 para sessões prolongadas ou trabalho estacionário.
Os scanners RTC estão orientados para projetos que exigem captura rápida e precisa de ambientes complexos: obras de construção, instalações industriais, tunelagem, património, BIM e controlo de obra.
A combinação de alta velocidade, registo automático, fluxos conectados e varrimento de superfícies de alta resolução torna‑os especialmente competitivos face a scanners mais lentos ou que dependem de registo manual.
A Leica indica que a nova geração RTC proporciona até 3,5 vezes mais velocidade de captura e mais de 35% de melhoria na precisão face ao seu concorrente mais próximo.
Para além da velocidade, destacam‑se o registo automático VIS, a conetividade em tempo real, a autocalibração automática durante o funcionamento normal e a integração direta com o ecossistema de software Cyclone e a nuvem Hexagon.
Sim. Graças ao sistema VIS e aos algoritmos de registo, a série RTC é capaz de pré‑registar automaticamente as varrimentos em campo sem necessidade de alvos físicos na maioria dos fluxos de trabalho.
Quando o projeto o exige, também suporta fluxos clássicos com alvos e estações conhecidas, geridos a partir do Cyclone FIELD 360.
Os dados são processados de forma nativa com o Leica Cyclone REGISTER 360 e integram‑se com outros ambientes, como plataformas BIM, CAD e soluções de terceiros que suportem nuvens de pontos standard.
A exportação é feita habitualmente para formatos abertos de nuvem de pontos e modelos 3D, permitindo fluxos com ferramentas como Revit, Navisworks ou soluções de modelação BIM especializadas.
