Como funciona um localizador de cabos subterrâneos?

11/Mar/2019 2:35


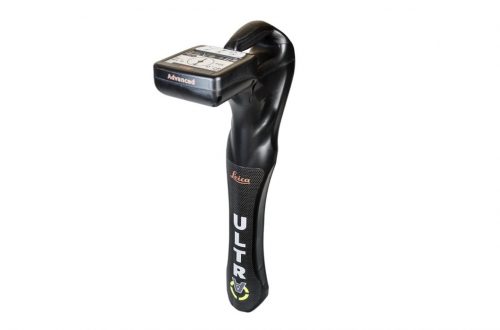

No trabalho de escavação, a localização dos cabos elétricos ou condutas subterrâneas de gás, água ou telecomunicações deve ser considerada. Os sistemas de localização de serviços subterrâneos da Leica Geosystems ajudam nessa tarefa, mas como funciona um localizador de cabos subterrâneo?


A utilização de um localizador que permita conhecer a existência de cabos nas proximidades das obras impede que estes serviços sejam danificados causando interrupções no serviço, impede avarias dispendiosas e não compromete a segurança dos trabalhadores.

Quando uma corrente alternada (CA) viaja ao longo de um cabo, um campo eletromagnético é gerado. A corrente alternada não só cria um campo magnético, mas a oscilação da corrente entre positivo e negativo cria uma frequência conhecida como Hertz (Hz). O campo electromagnético gerado por uma corrente de CA pode ser detectado por um localizador de cabos.

Como funciona um localizador de cabos subterrâneos?

Os localizadores de cabos podem trabalhar de 2 formas

  • Localização passiva: Ocorre quando é necessário localizar um campo eletromagnético já presente.
  • Localização activa: Adicione um sinal específico ao cabo usando um transmissor de sinal numa unidade para localizá-lo.

1. Localização passiva com corrente (power mode)

Cómo funciona un localizador de cables subterráneosCómo funciona un localizador de cables subterráneos

Quando uma corrente alternada viaja ao longo de um cabo, gera um sinal eletromagnético. Usando um localizador de cabos é possível detectar a posição dos cabos subterrâneos procurando por este campo eletromagnético. Agora, o localizador de cabos será efectivo quando o cabo tiver corrente. Por exemplo a iluminação da rua à noite. No entanto, quando as luzes estão apagadas e não há corrente, os cabos subterrâneos não podem ser localizados apenas com um localizador de cabos.

2. Localização passiva rádio (radio mode)

Os sinais de rádio de onda larga de baixa frequência transmitido de um mastro de rádio pode passar para o chão, induzindo um sinal para as utilidades de metal. Os utilitários reemitem esses sinais e podem ser localizados e rastreados usando um localizador de cabos no modo RADIO.

3. Localização passiva em modo AUTO

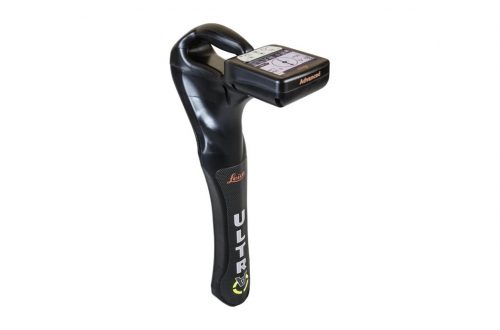

Os localizadores de cabos Leica Digicat contam com o modo Automático, que combina o beneficio da detecção simultânea nos modos de corrente e rádio. O modo automático ajuda a confirmar a presença de serviços públicos nas primeras visitas à obra.


Localização ACTIVA

Os modos passivos são metodologias aplicáveis a alguns casos pontuais. No entanto, a realidade é que usando métodos passivos pode perder até 60% dos serviços subterrâneos. Isso ocorre porque as varreduras passivas não nos permitem ter certeza de que é seguro cavar nas proximidades da área inspecionada.

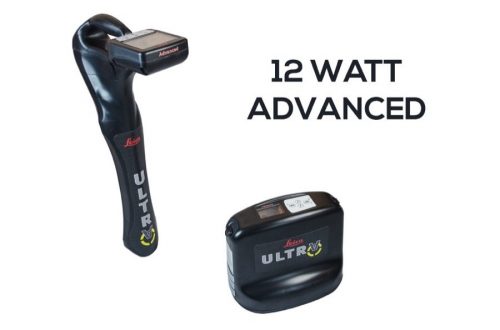

A localização activa com um localizador + um transmissor de sinal melhoram significativamente o processo de detecção. Esta pequena unidade portátil induz um sinal a um cabo ou tubo, que puede ser rastreado pelo localizador de cabos.

A maioria das utilidades enterradas podem não ser detectadas procurando sinais passivos usando o localizador por sí só. É possível que estas utilidades ocultas não transmitam uma corrente ao vivo nem emitam sinais de radio, que exige que um sinal seja induzido diretamente no utilitário para localizá-los. Para detectar estas utilidades adicionais, será necessário aplicar uma corrente ou sinal eléctrico à utilidade metálica enterrada, o que permite que a utilidade seja rastreada e identificada pelo localizador.



Cómo funciona un localizador de cables subterráneos

4. Modo de localização activa por indução

A indução é uma forma rápida e simples de aplicar um sinal a uma utilidade sem a necessidade de fazer nenhuma conexão física. Uma antena interna gera um campo magnético no solo. Qualquer utilidade metálica enterrada que é encaminhado perto do transmissor de sinal é induzido com o sinal, o que permite localizar e rastrear com um localizador de cabos.

5. Modo de localização activa por conexão (Connection mode)

Esta é a forma mais eficiente de aplicar um sinal a uma utilidade e deve ser usada sempre que seja possível (especialmente quando se faz um leitura profunda). A saída do transmissor de sinal pode ser conectada directamente a um cabo ou tubo. Um circuito fica completo com uma conexão a uma tomada de terra ou um ponto de conexão à terra. A aplicação de um sinal diretamente ao utilitário permite que o operador identifique e trace a sua rota.
