Desde que a DJI apresentou o paraquedas AP100 para Matrice 400, na ACRE temos recebido muitas perguntas de operadores profissionais que querem compreender bem como funciona, o que implica a sua instalação e se realmente se enquadra nas suas operações antes de tomar uma decisão. Este artigo reúne as dúvidas mais frequentes com respostas claras, incluindo os pontos em que a documentação oficial ainda não é totalmente explícita.
O DJI AP100 nasce para responder a voos onde não basta voar bem: também é necessário reduzir o risco em terra
Nem todas as missões com DJI Matrice 400 apresentam o mesmo nível de exigência. Quando o voo é realizado sobre infraestruturas críticas, perto de pessoas ou com cargas úteis de elevado valor, a questão deixa de ser apenas o que o drone pode fazer, passando a ser que medidas adicionais a operação incorpora para mitigar um incidente. O DJI AP100 acrescenta uma camada específica de segurança através de um sistema de paraquedas concebido para ajudar a proteger a plataforma, a carga útil e o ambiente em terra em caso de emergência.
Uma solução pensada para atuar rapidamente e reforçar a fiabilidade em operações profissionais com Matrice 400
O DJI AP100 combina desdobramento automático, ativação manual a partir da app e desdobramento via FTS para oferecer várias vias de atuação numa situação crítica. Segundo a informação oficial da DJI, o sistema atinge um tempo de resposta automática inferior a 600 ms e uma velocidade de descida estabilizada inferior a 5 m/s a uma altura de desdobramento de 30 metros em condições de laboratório controladas.
A isto junta-se uma arquitetura de segurança baseada em alimentação independente, redundância de ligação e auto-verificação contínua do gerador de gás e das comunicações. O sistema incorpora ainda duplo condensador para permitir o desdobramento mesmo em caso de falha de alimentação do drone, corte instantâneo de potência através de FTS para reduzir o risco de enredamento nas linhas do paraquedas e avisos visuais e sonoros após o desdobramento para facilitar a recuperação do equipamento.
A compatibilidade confirmada na documentação oficial da DJI é exclusivamente com DJI Matrice 400. De momento não existe confirmação oficial de compatibilidade com outras plataformas da série Matrice. Antes de assumir compatibilidade com qualquer outro modelo, é aconselhável consultar sempre a documentação atualizada do fabricante ou contactar um distribuidor oficial como a ACRE.
Integração sem interferências, mas com um ponto crítico que deve conhecer antes de voar.

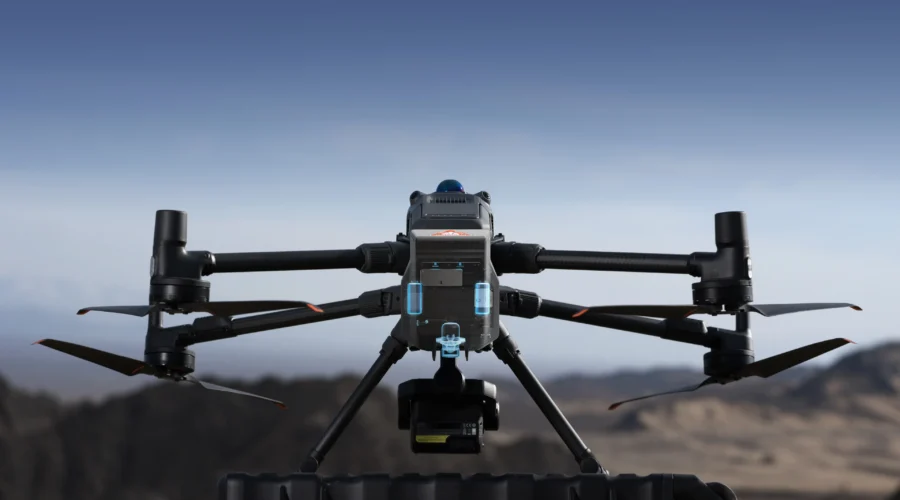

O AP100 utiliza um design de montagem traseira específico para o Matrice 400. A sua instalação não interfere com as baterias nem com as cargas úteis do drone, permitindo manter a configuração habitual da plataforma sem modificações adicionais. Depois de instalado, o Matrice 400 continua compatível com a sua mala de transporte original, pelo que não é necessário alterar a forma de armazenar ou transportar o equipamento.
Não. Com um peso aproximado de 935 g, o AP100 foi concebido para manter a capacidade máxima de descolagem de 15,8 kg do Matrice 400, não comprometendo a carga útil disponível para os payloads habituais.
Este é um ponto importante a conhecer antes de integrar o sistema. Ao montar o AP100, o Matrice 400 desativa automaticamente os radares mmWave inferior e traseiro. Isto limita a capacidade do drone para detetar pequenos obstáculos nessas direções. É um aspeto crítico a considerar no planeamento de rotas, especialmente em voos próximos de estruturas ou em ambientes com obstáculos nessas direções.
Funcionamento e desdobramento
O AP100 admite três modos distintos de ativação
Em condições de laboratório controladas, o tempo de resposta automático é inferior a 600 ms e a velocidade de descida estabilizada é inferior a 5 m/s a uma altura de desdobramento de 30 m. A DJI indica expressamente que estes dados provêm de testes em ambiente controlado e que a experiência real pode variar consoante as condições ambientais, a altura e a configuração de voo.
O AP100 dispõe de alimentação independente do drone e de um duplo condensador integrado, o que lhe permite executar o desdobramento automático mesmo em caso de falha total de alimentação da plataforma. Este é precisamente um dos pontos que reforçam a proposta de valor do sistema face a soluções menos redundantes.
Sim. Após o desdobramento do paraquedas, o AP100 emite alarmes visuais e sonoros de forma contínua para alertar o pessoal em terra e facilitar a localização e recuperação do equipamento.
Conformidade normativa
Sim, mas com nuances importantes que convém compreender bem
Segundo a documentação oficial da DJI, montar o AP100 num Matrice 400 existente permite cumprir os requisitos de segurança operacional C5/UK5. Para operações que exijam o nível C6/UK6, a DJI especifica a necessidade de adquirir o DJI Matrice 400 C6 Worry-Free Plus Combo, onde o paraquedas faz parte de uma configuração mais ampla.
No contexto de Espanha e Portugal, a principal referência para os operadores são as classes C5 e C6. Os sufixos UK5 e UK6 aplicam-se ao enquadramento regulamentar do Reino Unido.
Instalar o AP100 num Matrice 400 existente cobre os requisitos de segurança operacional C5, não C6. Para C6, o fabricante especifica expressamente o DJI Matrice 400 C6 Worry-Free Plus Combo. Confundir ambos os níveis pode levar a planear operações com uma base normativa incorreta.
Especialmente aqueles que realizam operações em cenários de risco elevado em terra: voos sobre pessoas, infraestruturas críticas, ambientes urbanos ou zonas onde a regulamentação exige uma maior mitigação do risco. Também operadores STS que necessitem demonstrar medidas de segurança adicionais perante a AESA ou que trabalhem em projetos onde o valor da carga útil justifica reforçar a arquitetura de segurança da plataforma.
O DJI AP100 é um paraquedas de uso único concebido especificamente para o Matrice 400: uma vez desdobrado, o módulo não pode ser reutilizado e é gerido através de serviço de substituição, não de reparação. Por isso, é importante compreender bem como se inicia a garantia, que período de cobertura se aplica e em que condições a DJI oferece substituição gratuita ou paga, especialmente se vai integrá-lo em operações de alto risco ou com exigências normativas C5/C6.
O DJI AP100 é um dispositivo de segurança de utilização única: uma vez desdobrado, o paraquedas não pode ser reutilizado e o módulo deve ser substituído na totalidade. Isto deve-se às características do sistema (gerador de gás e arquitetura interna), pelo que a DJI aplica uma estratégia de serviço baseada na substituição e não na reparação do mesmo módulo. Na prática, isto significa que após qualquer desdobramento — tanto em testes como em incidentes reais — deverá gerir um serviço de substituição do AP100 através do canal oficial (DJI ou distribuidor autorizado como a ACRE), e a nova unidade ficará associada a um número de série diferente
A garantia do DJI AP100 baseia-se num serviço de substituição, não de reparação. Devido à natureza do produto, quando o paraquedas é acionado não é reutilizado; em caso de falha coberta pela garantia, o módulo é substituído por um novo. O início da garantia depende do cenário de venda: ① Em vendas combinadas com o drone, a garantia do AP100 alinha-se com o período de garantia do próprio Matrice 400. ② Em vendas individuais, aplicam-se as regras habituais da DJI para o cálculo da data de início da garantia, de acordo com a política base em vigor. Dentro do período de garantia, a DJI pode oferecer substituição gratuita ou paga, em função da análise da responsabilidade da avaria. Em todos os casos, a substituição implica a atribuição de um novo número de série ao produto. Se precisar de confirmar se a garantia do AP100 cobre eventuais danos no drone Matrice 400 num incidente concreto, é aconselhável rever as condições do seu programa de cobertura (por exemplo, DJI Care Enterprise Plus) com a DJI ou com a ACRE antes de operar em cenários de alto risco.
Fale com a nossa equipa sobre o DJI AP100
Redundância inteligente para segurança de voo crítica
O DJI Matrice 400, a principal plataforma de drones empresariais, possui um impressionante tempo de voo de 59 minutos.
FAQ
A autonomia de voo é reduzida em aproximadamente 6 minutos.
Sim. O paraquedas não afeta o funcionamento do FTS nem da transmissão 4G melhorada.
DJI Matrice 400.
Para garantir o acionamento desobstruído do paraquedas e evitar falsas ativações da deteção de obstáculos, o DJI Matrice 400 desativará automaticamente os radares mmWave inferiores e traseiros assim que o paraquedas DJI AP100 for instalado. Consequentemente, a capacidade da plataforma para detetar pequenos obstáculos nestas direções será limitada. Preste atenção ao ambiente de voo e evite manualmente os obstáculos para garantir a segurança da operação. A função de radar mmWave poderá não estar disponível ou estar restringida em alguns países ou regiões. Consulte a legislação e os regulamentos locais para obter mais informações.
O paraquedas tem uma capacidade máxima de carga de 15,8 kg. Para garantir a segurança do voo, o peso total de descolagem da aeronave não deve exceder este limite.
A instalação do paraquedas DJI AP100 num Matrice 400 existente cumpre os requisitos de segurança operacional C5 ou UK5. A compra do DJI Matrice 400 (C6) Combo cumpre os requisitos de segurança operacional C5/C6 e UK5/UK6.
O paraquedas DJI AP100 é um dispositivo de segurança complementar concebido para reduzir a velocidade de descida da aeronave em caso de emergência. Reduz, mas não elimina completamente, o risco de danos no drone e na carga útil, de perdas materiais ou de ferimentos em pessoas no solo. Os operadores devem seguir sempre práticas de voo seguras.
A velocidade de descida estabilizada após o acionamento é ≤ 5 m/s.
Valor medido num ambiente sem vento, a 25 °C, a uma altitude entre 30 e 500 m, com o DJI Matrice 400 a descolar com o peso máximo de descolagem de 15,8 kg. Os valores são apenas para referência. A experiência real pode variar consoante o ambiente, o modo de utilização e a versão do firmware.
Sim. Permite dois métodos de acionamento manual:
1. Acionamento manual através da aplicação: os utilizadores podem iniciar o acionamento deslizando o cursor apresentado no ecrã da interface do DJI Pilot 2.2. Acionamento através do FTS*: ao operar na UE, no Reino Unido e noutros países ou regiões compatíveis, se o drone estiver equipado com um DJI Cellular Dongle 2** e ligado a uma rede 4G, e o telecomando também estiver equipado com um DJI Cellular Dongle 2** ou ligado a uma rede Wi-Fi, os utilizadores podem introduzir o número de série da aeronave e o código de verificação na interface do Sistema de Terminação de Voo (FTS) do DJI FlightHub 2 para acionar manualmente o FTS e o paraquedas.
* O acionamento do FTS através do DJI FlightHub 2 é compatível nos seguintes países e regiões: Estados-Membros da UE (Áustria, Bélgica, Bulgária, Croácia, Chipre, República Checa, Dinamarca, Estónia, Finlândia, França, Alemanha, Grécia, Hungria, Irlanda, Itália, Letónia, Lituânia, Luxemburgo, Malta, Países Baixos, Polónia, Portugal, Roménia, Eslováquia, Eslovénia, Espanha e Suécia), Reino Unido, Noruega, Islândia, Suíça, Listenstaine, Sérvia e Geórgia. Para aceder à interface do Sistema de Terminação de Voo (FTS), visite: https://fh.dji.com/fts/index.html#/.** O DJI Matrice 400 permite a instalação de duas unidades DJI Cellular Dongle 2. Se for utilizado apenas um módulo, instale-o no compartimento 4G-1 para garantir o funcionamento normal da ligação 4G. O serviço de transmissão melhorada 4G não está disponível em determinados países ou regiões. Consulte o distribuidor local para obter mais informações.
1. O acionamento automático é iniciado quando os sensores integrados, como a IMU, da plataforma ou do paraquedas detetam anomalias nos dados de voo*, como ângulos anormais de inclinação ou rotação ou velocidades de descida anómalas.2. O paraquedas também é acionado automaticamente se a plataforma ultrapassar um limite de Geocaging** definido no DJI Pilot 2.
* O paraquedas será acionado automaticamente ao detetar uma atitude ou velocidade anormal da aeronave. No entanto, para reduzir o risco de danos em equipamentos ou bens próximos provocados pelo acionamento a curta distância, o acionamento automático será desativado quando se verificar qualquer uma das seguintes condições:A. A aeronave encontra-se num raio de 10 m do ponto de origem e a sua altitude relativa está compreendida entre 15 m acima e 15 m abaixo desse ponto.B. Com o Modo de Limpeza ativado, a aeronave encontra-se num raio de 10 m do ponto de origem e a sua altitude relativa não ultrapassa 15 m acima desse ponto.** O Geocaging é compatível nos seguintes países e regiões: Estados-Membros da UE (Áustria, Bélgica, Bulgária, Croácia, Chipre, República Checa, Dinamarca, Estónia, Finlândia, França, Alemanha, Grécia, Hungria, Irlanda, Itália, Letónia, Lituânia, Luxemburgo, Malta, Países Baixos, Polónia, Portugal, Roménia, Eslováquia, Eslovénia, Espanha e Suécia), Reino Unido, Noruega, Islândia, Suíça, Listenstaine, Sérvia e Geórgia.
Não. Quando o drone estiver no solo e ainda não tiver descolado, o paraquedas não será acionado automaticamente nem poderá ser acionado manualmente.
Após o acionamento, o paraquedas ativa alarmes sonoros contínuos e alarmes visuais durante aproximadamente 1 hora*. Estes alertas avisam as pessoas no solo para que se mantenham afastadas e ajudam os operadores a localizar rapidamente a aeronave.
* Valor medido a 25 °C com o paraquedas no estado de fábrica ou quando o paraquedas permanece ligado à aeronave durante mais de 30 minutos de voo por mês. Os valores são apenas para referência. A experiência real pode variar consoante o ambiente, o modo de utilização e a versão do firmware.
É utilizado para desligar os alarmes sonoros e visuais após o acionamento.
Quando está completamente carregada, a alimentação de reserva permite aproximadamente 1 hora de funcionamento.
Valor medido a 25 °C com o paraquedas no estado de fábrica ou quando o paraquedas permanece ligado à aeronave durante mais de 30 minutos de voo por mês. Os valores são apenas para referência. A experiência real pode variar consoante o ambiente, o modo de utilização e a versão do firmware.
O paraquedas é um dispositivo de segurança de utilização única que deve ser totalmente substituído após o acionamento. Além disso, para garantir a eficácia do sistema e a segurança do voo, recomenda-se retirar o produto de serviço e substituí-lo três anos após a ativação, independentemente dos resultados normais das autoverificações diárias.
IP55.
O DJI Matrice 400 permite a instalação de duas unidades DJI Cellular Dongle 2*. Se for utilizado apenas um módulo, instale-o no compartimento 4G-1.
* Vendido em separado. O serviço de transmissão melhorada 4G não está disponível em determinados países ou regiões. Consulte o distribuidor local para obter mais informações.
Quando o DJI Matrice 400 está equipado com o paraquedas, o cabo de segurança do estabilizador funciona como uma medida de segurança essencial, proporcionando uma proteção física redundante. Ajuda a evitar o desprendimento da carga útil provocado pelo impacto da abertura do paraquedas. Antes de utilizar o paraquedas, veja os vídeos tutoriais e fixe o cabo de segurança correspondente ao suporte do estabilizador de acordo com as instruções. Uma fixação incorreta pode fazer com que a carga útil fique solta ou se desprenda, podendo também reduzir a precisão operacional ou a qualidade da imagem. O cabo de segurança destina-se apenas a reduzir o risco de desprendimento acidental da carga útil durante o acionamento do paraquedas e não constitui uma garantia de qualquer resultado específico, incluindo, entre outros, a ausência de danos ou perdas. O cabo de segurança não é compatível com cargas úteis ou suportes de terceiros.
Sim. Ao utilizar o DJI Matrice 400 com o paraquedas, o cabo de segurança do estabilizador deve estar firmemente fixado ao respetivo conector.
