DJI O4 Ground Station – Sistema de transmissão robusto com ampla cobertura
Chegue mais longe, mantenha o controlo
Conectividade robusta para operar sem limites

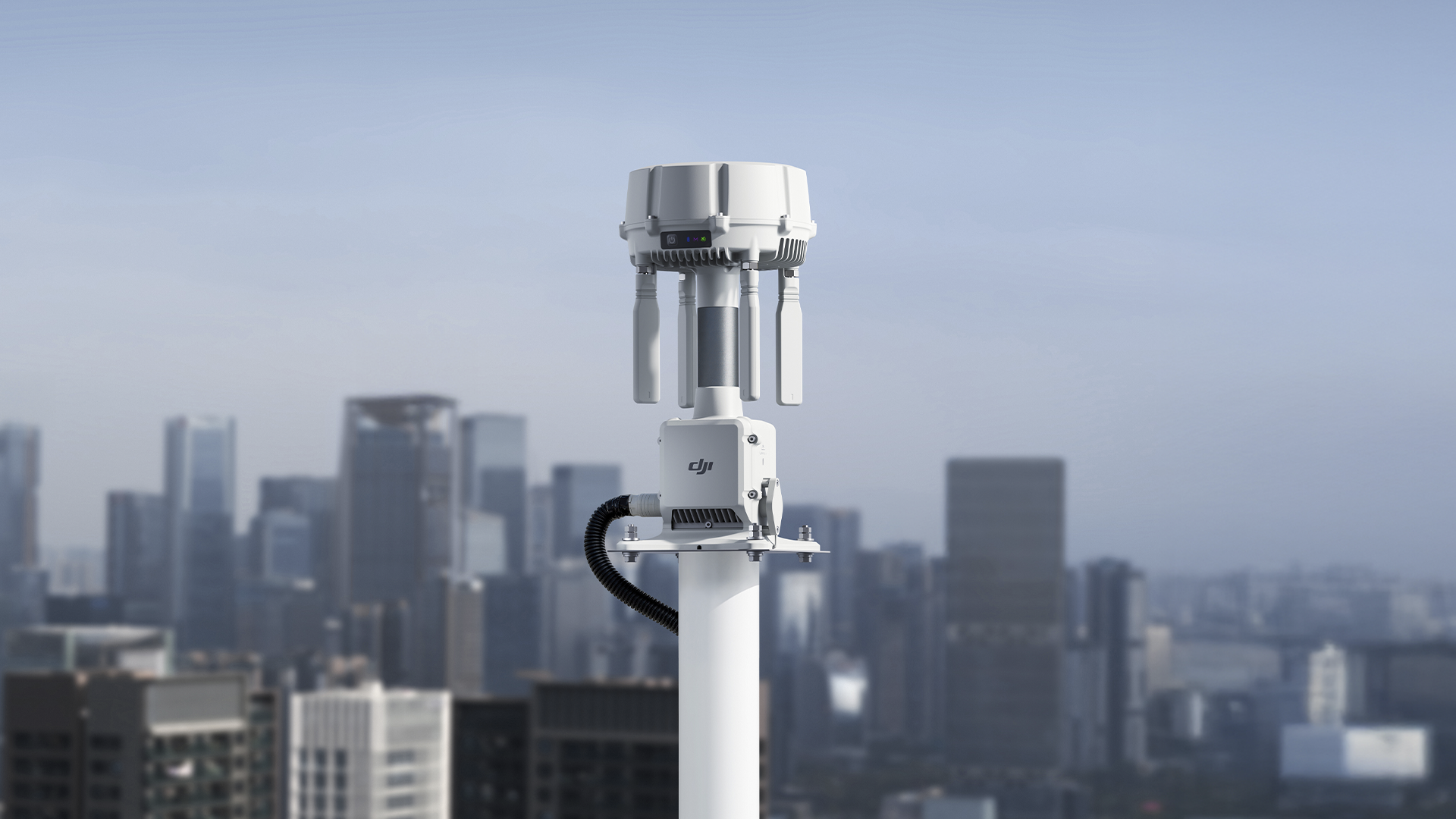

DJI O4 Ground Station
Concebida para levar a conectividade além dos seus limites, a DJI O4 Ground Station incorpora uma matriz de 12 antenas e seleção automática multibanda. O seu novo modo de gateway liga-se diretamente ao FlightHub 2 para facilitar a implementação, enquanto o modo repetidor amplia o alcance em zonas sem ligação. Além disso, o seu design que não requer manutenção permite um funcionamento contínuo, 24 horas por dia, 7 dias por semana, sem supervisão presencial
Funcionalidades

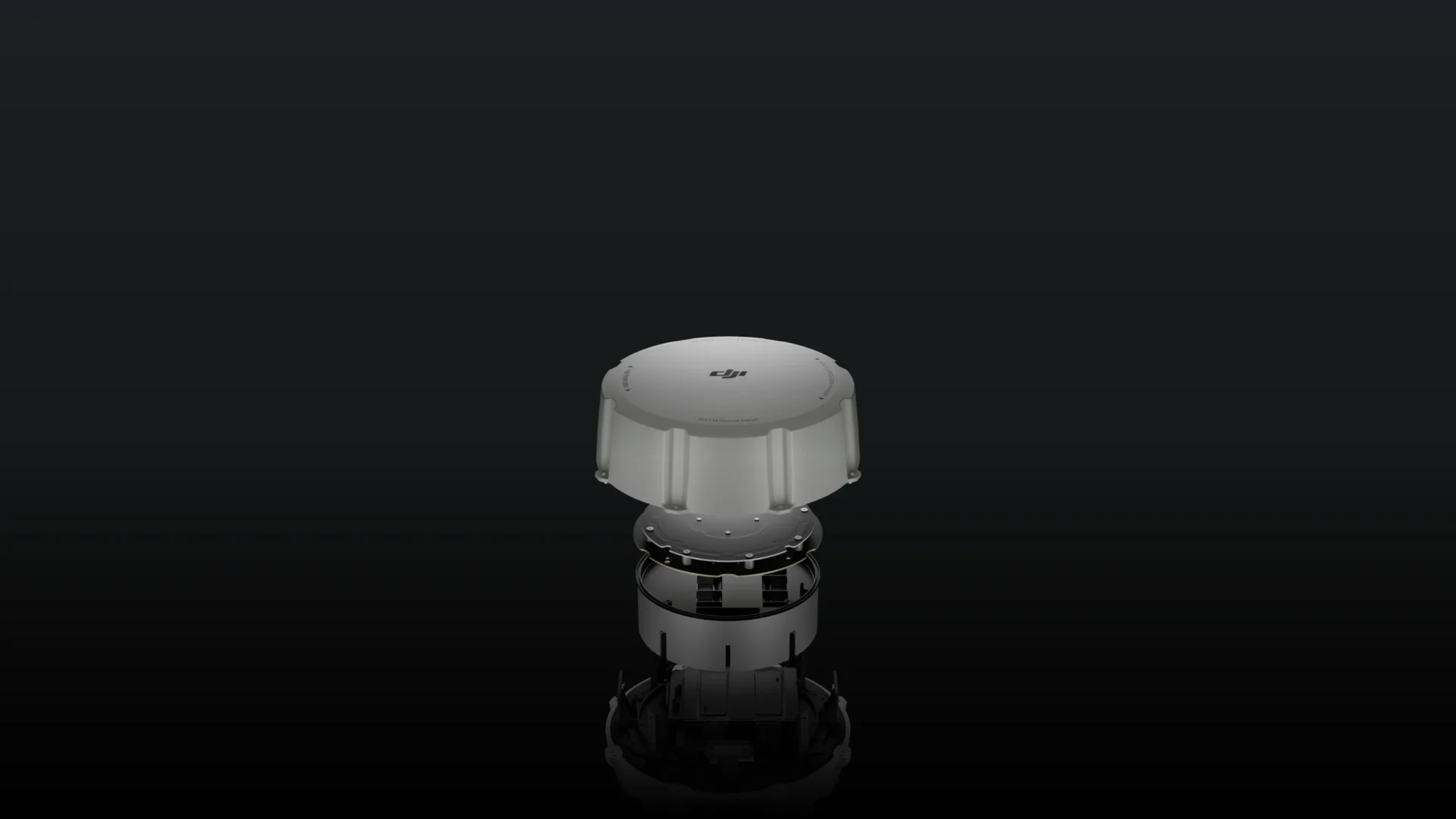

Unidade de radiofrequência (RF) de alto desempenho
A unidade de RF, graças à sua elevada potência de saída, reforça significativamente a penetração do sinal e a cobertura, garantindo ligações estáveis mesmo em ambientes urbanos densos e com múltiplos obstáculos. Além disso, uma relação sinal-ruído otimizada melhora a sensibilidade do recetor e permite recuperar sinais úteis mesmo em contextos eletromagnéticos complexos.
Antena omnidirecional de alto ganho
Graças às suas 12 antenas internas e externas, com polarização horizontal e vertical, a O4 Ground Station proporciona uma cobertura omnidirecional de alto ganho. Assim, consegue receber sinais de forma contínua e estável, sem depender da posição da aeronave, o que favorece uma comunicação fluida em operações de longo alcance.
Otimiza a transmissão em ambientes urbanos com tráfego de RF intenso
A O4 Ground Station seleciona automaticamente entre várias bandas, como Sub2G, 2,4 GHz, 5,2 GHz e 5,8 GHz, para reduzir interferências e manter um sinal mais estável. O resultado é uma transmissão de vídeo nítida e contínua que, em conjunto com o DJI Matrice 400, pode atingir até 40 km.
Posicionamento preciso mesmo em ambientes complexos
O módulo RTK integrado de alto ganho rastreia 19 frequências em cinco sistemas globais de satélites para acelerar a aquisição do sinal em cenários exigentes. Mesmo em zonas parcialmente obstruídas, como desfiladeiros urbanos ou áreas com vegetação densa, mantém dados de posicionamento contínuos com precisão centimétrica para reforçar a segurança de voo.

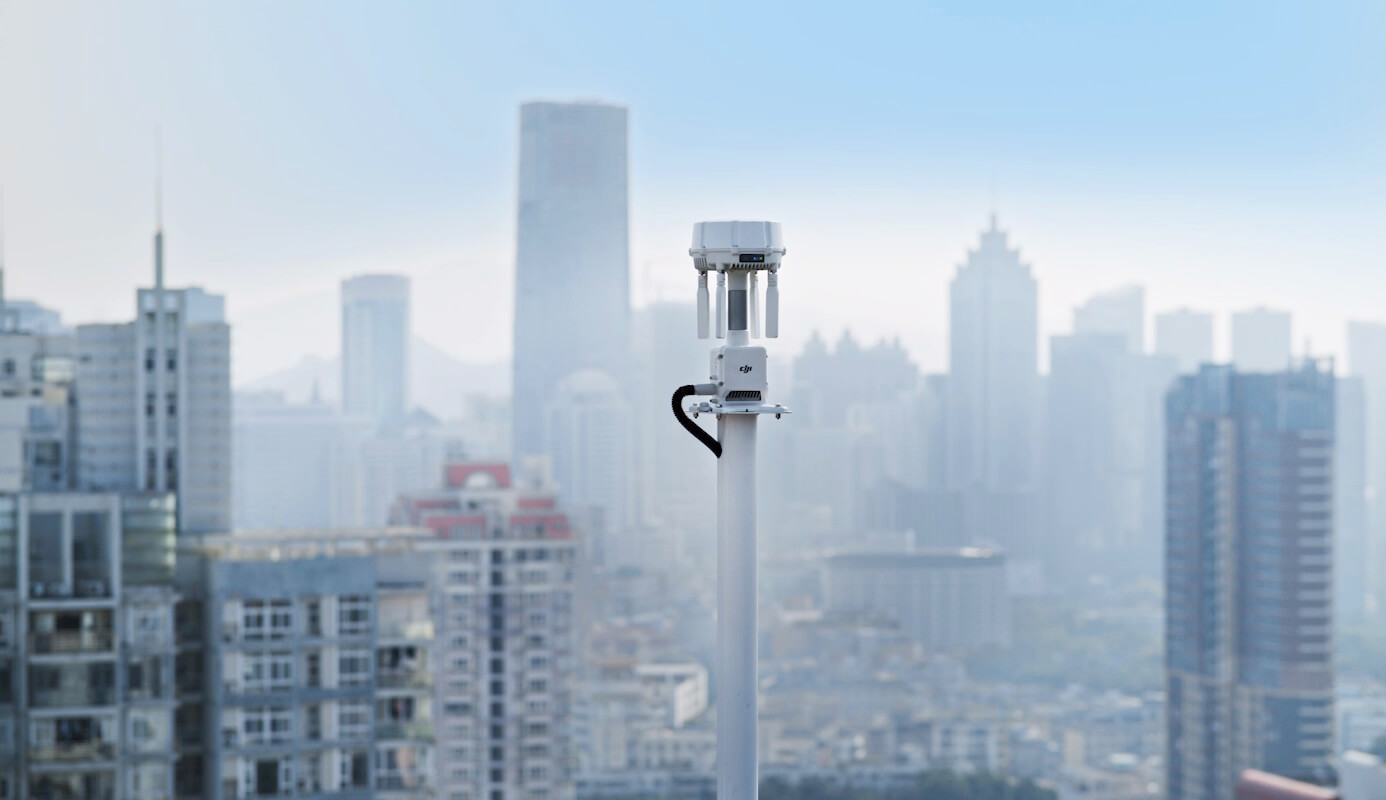

Transmissão de baixa latência com maior alcance operacional
No modo de gateway, a O4 Ground Station liga-se diretamente ao DJI FlightHub 2 através de Ethernet ou do adaptador celular 2 da DJI, permitindo uma transmissão de vídeo rápida, estável e com grande largura de banda. Além disso, elimina as limitações de proximidade do DJI Dock 3 e alarga a cobertura até 30 km.
Identifica zonas de cobertura fraca para otimizar a instalação
Após cada voo, o FlightHub 2 gera um mapa de sinal a partir dos dados recolhidos, mostrando visualmente as áreas com menor cobertura. Isto facilita uma localização mais precisa das estações terrestres, reforça as ligações de comunicação e contribui para melhorar a segurança geral das operações.
Controlo remoto flexível dentro da área de cobertura
No modo de gateway, a Cabine virtual do FlightHub 2 permite controlar a aeronave remotamente com maior agilidade. Dentro da área de cobertura da estação terrestre, os pilotos podem ajustar manualmente as rotas predefinidas para responder rapidamente às necessidades de operações multiponto.

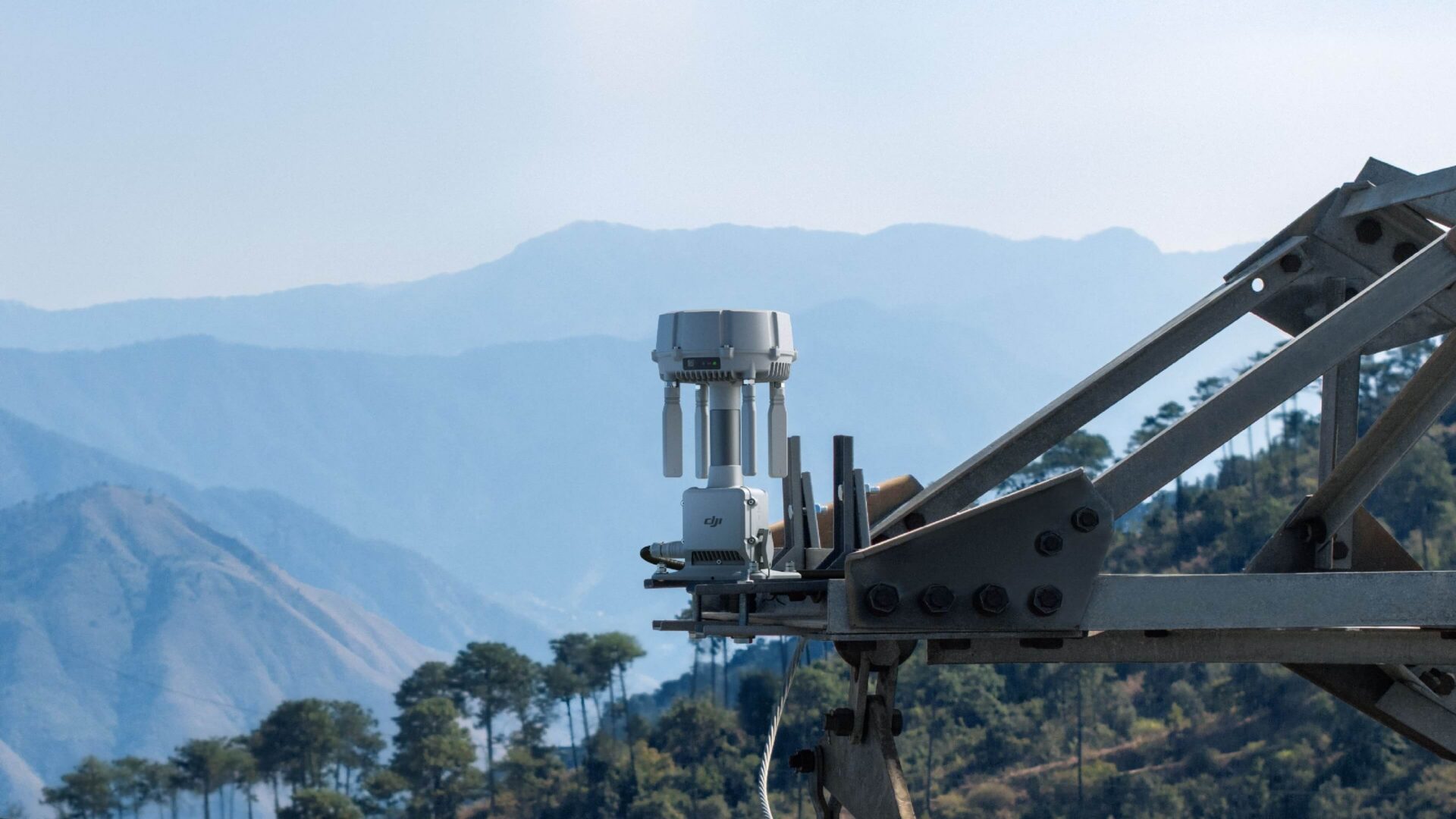

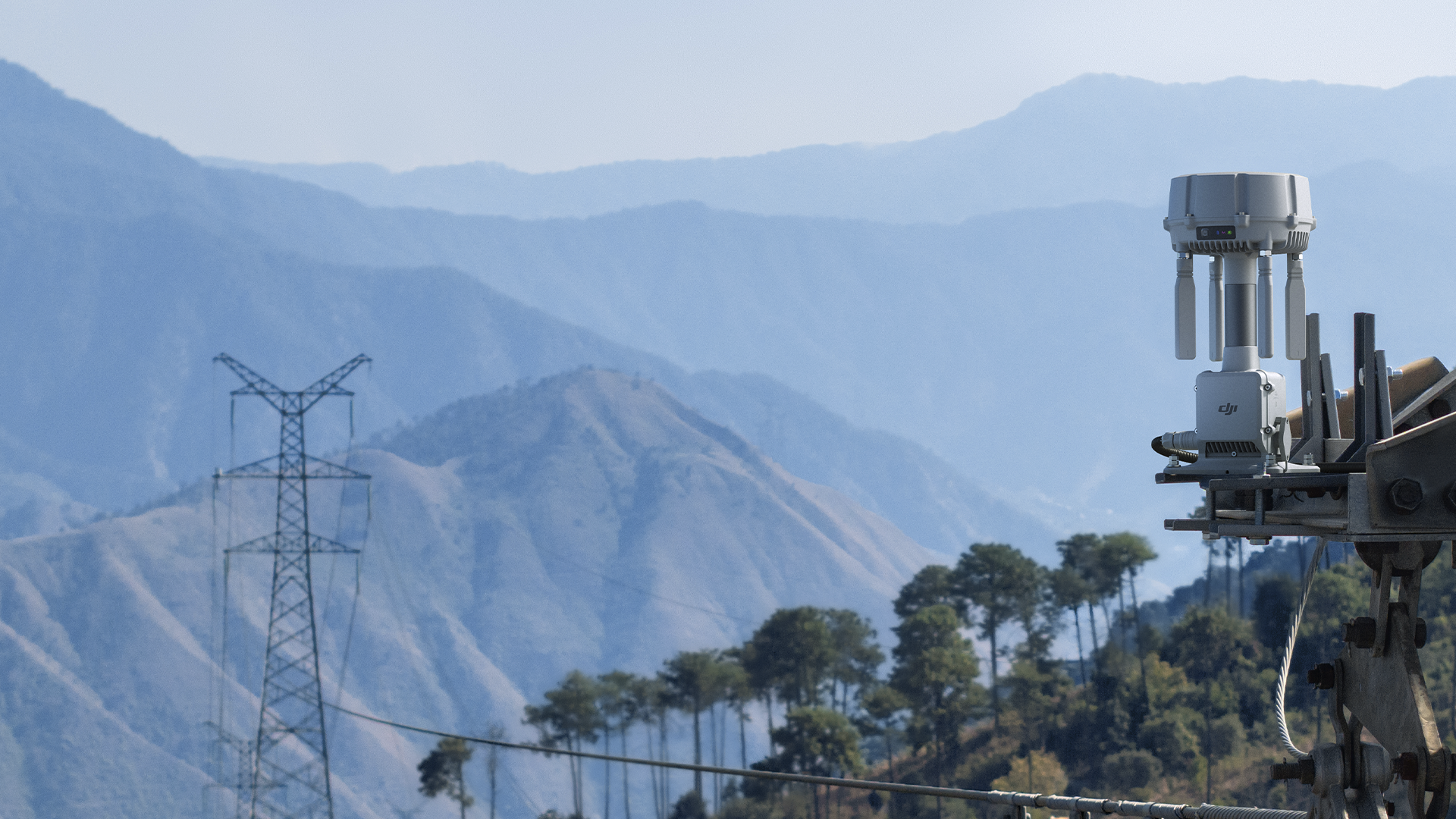

Configuração num ponto elevado para contornar obstáculos
A O4 Ground Station incorpora as funções de repetidor herdadas do D-RTK 3 para operar em ambientes sem cobertura. Em vales ou áreas urbanas com forte obstrução do sinal, basta ativar o modo repetidor e colocar a estação num ponto elevado para ampliar o alcance da transmissão de vídeo da aeronave.
Alternação entre vários dispositivos para uma maior aproveitamento
Os controlos remotos e as estações DJI Dock dentro do alcance do sinal podem detetar e ligar-se remotamente à O4 Ground Station. Assim, uma única estação pode servir várias aeronaves de forma sequencial, agilizando a rotação e melhorando a utilização do hardware.

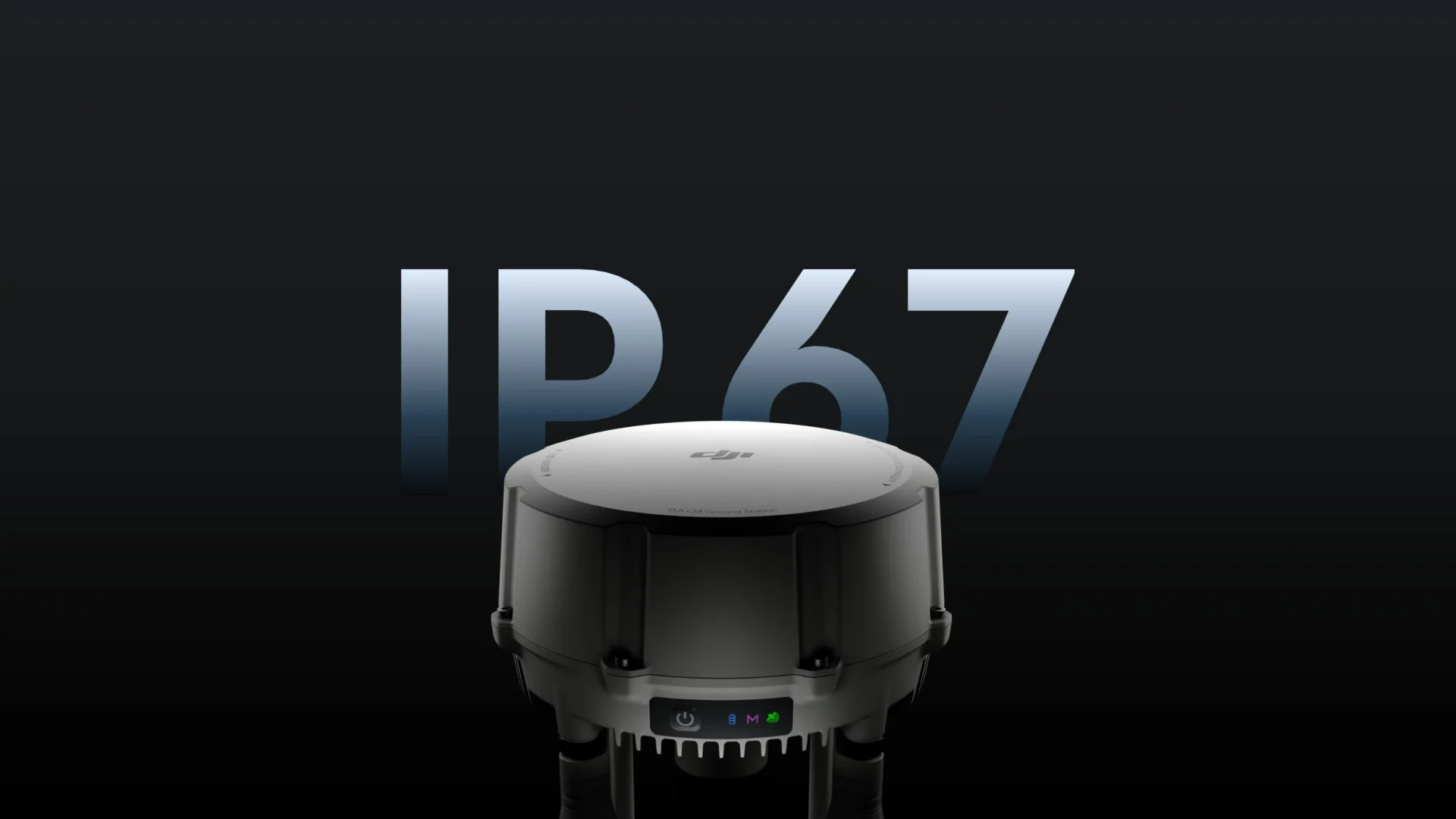

A certificação IP67 protege a unidade contra água e poeira, enquanto a sua gama de funcionamento de −40 °C a 55 °C garante um desempenho fiável mesmo em ambientes climáticos exigentes. Graças a esta construção robusta, pode manter operações contínuas e sem supervisão no exterior.
Os seus componentes de proteção contra raios e o seu sistema de ligação à terra cumprem a categoria C da norma EN/IEC 61643-21. Isto ajuda a minimizar o risco de danos causados por descargas elétricas quando a estação é instalada em locais elevados ao ar livre, como montanhas ou torres de transmissão.
A refrigeração passiva sem ventoinha e o mecanismo de autorrecuperação permitem que a estação retome o seu funcionamento automaticamente após cortes de energia ou incidentes de software. Graças a isso, reduzem-se os reinícios manuais no terreno, as deslocações para resolver problemas e os custos operacionais.
A certificação IP67 protege a unidade contra a água e o pó, enquanto a sua gama de funcionamento de −40 °C a 55 °C garante um desempenho fiável mesmo em ambientes climáticos exigentes. Esta construção robusta permite manter operações contínuas e sem supervisão em ambientes exteriores.

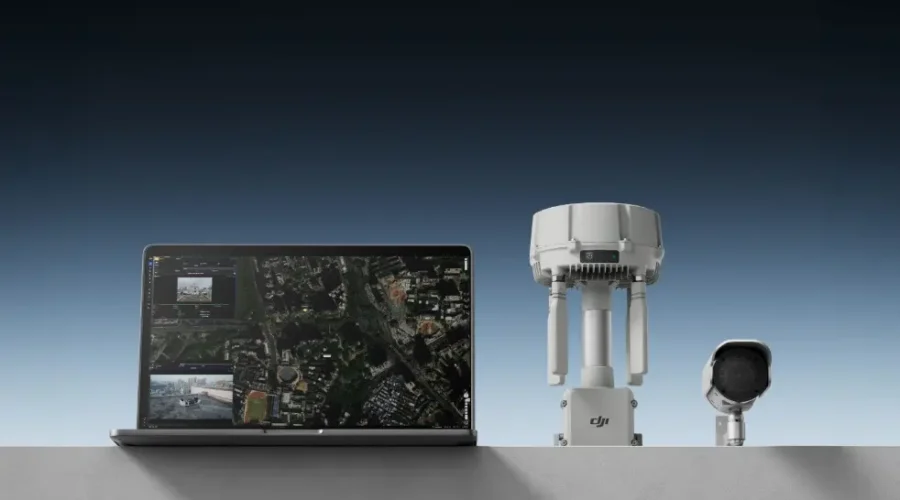

Controlo centralizado de até quatro câmaras
A O4 Ground Station integra até quatro câmaras IP padrão e, através dos protocolos ONVIF e GB/T 28181, transmite vídeo em direto para o DJI FlightHub 2. Além disso, sincroniza alertas nativos da câmara, como a deteção de movimento, e permite o controlo PTZ remoto para oferecer aos operadores uma visão centralizada e completa da área de operação.
Integração flexível com informações aéreas em tempo real
O novo ESDK 2.0 e a API na nuvem, baseados em MQTT, simplificam a integração e permitem desenvolver soluções personalizadas para diversos setores. Além disso, através deste protocolo, a estação pode ligar-se a recetores de identificação remota ou ADS-B de terceiros para fornecer informações em tempo real sobre aeronaves próximas e reforçar a segurança do espaço aéreo em torno do DJI Dock 3.
Modelos compatíveis
Modo de gateway: DJI Dock 3 Modo repetidor*: DJI Dock 3 DJI Matrice 400 DJI Matrice 4E DJI Matrice 4T DJI Matrice 4D (DJI RC Plus 2 Enterprise) DJI Matrice 4TD (DJI RC Plus 2 Enterprise) DJI FlyCart 100
DJI Care Enterprise
Proteção integral | Qualidade profissional garantida | Serviço exclusivo | Renovável até ao terceiro ano
Oferece proteção integral com um plano sem preocupações que não implica taxas adicionais
Número ilimitado de reparações gratuitas dentro do limite de cobertura.
Limite partilhado para uma proteção ideal
Reparações gratuitas com envio, serviço sem complicações
Resposta rápida de especialistas em produtos DJI
Especificações
Frequência GNSS
GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 Banda L
Precisão do sistema
Precisão de ponto único (sem calibração): Horizontal: 1.5 m (RMS) Vertical: 3.0 m (RMS)
Precisão diferencial baseada em satélites: Tempo de convergência: 20 min Horizontal: 30 cm (RMS) Vertical: 40 cm (RMS)
Calibração RTK de rede: Horizontal: 1.0 cm (RMS) + 1 ppm Vertical: 3.0 cm (RMS) + 1 ppm
Sistema de transmissão de vídeo
Sistema de transmissão de vídeo melhorado DJI O4 Enterprise
Frequência de funcionamento e potência do transmissor (PIRE)
902 MHz a 928 MHz: <30 dBm (IC), <16 dBm (MIC) De 1.430 GHz a 1.444 GHz: <35 dBm (SRRC) De 2.400 GHz a 2.4835 GHz: <33 dBm (IC), <20 dBm (CE/SRRC/MIC) De 5.150 GHz a 5.250 GHz: <23 dBm (IC/CE) De 5.725 GHz a 5.850 GHz: <33 dBm (IC), <14 dBm (CE); <30 dBm (SRRC)
Perguntas frequentes
A porta LAN permite, por um lado, ligar dispositivos de terceiros baseados no ESDK 2.0 e, por outro, receber alimentação de uma fonte PoE+ ou superior.
Através da porta WAN, pode ligar um comutador ou router para proporcionar acesso à Internet à estação e também alimentar o dispositivo se utilizar uma fonte PoE+ (ou superior).
Sim. A Estação Terrestre DJI O4 integra uma bateria de reserva que mantém o funcionamento durante aproximadamente 45 minutos no modo de gateway e cerca de 30 minutos no modo de repetidor. Assim que a alimentação PoE for restabelecida, a estação reinicia-se e volta a funcionar automaticamente.
Pode fazê-lo de três formas: 1. Premindo o botão de ligar três vezes seguidas. 2. Ligando a estação a um telemóvel Android através de um cabo USB-C e alterando o modo a partir da aplicação DJI Enterprise. 3. Ligando a estação a um computador e utilizando o DJI Assistant 2 (Série Enterprise) para selecionar o modo.
Não, a Estação Terrestre DJI O4 não é compatível com os modos «Estação Base» nem «Estação de Exploração» do sistema D-RTK 3.
GPS: L1C/A, L2C, L5BDS: B1I, B2I, B3I, B1C, B2a, B2bGALILEO: E1, E5a, E5b, E6GLONASS: L1, L2QZSS: L1C/A, L2C, L5Banda L
La estación puede alimentarse desde:1. El puerto PoE de salida de DJI Dock 3.2. Fuentes PoE de terceros:IEEE 802.3bt Tipo 4 (PoE++): 52–57 V, hasta 99.9 W por puerto; rango de trabajo de −40 °C a 55 °C.IEEE 802.3bt Tipo 3 (PoE++): 50–57 V, hasta 60 W por puerto; rango de trabajo de −30 °C a 55 °C.IEEE 802.3at Tipo 2 (PoE+): 50–57 V, hasta 30 W por puerto; rango de trabajo de −20 °C a 55 °C.No se admiten fuentes PoE no estándar ni de Tipo 1; si se conecta una fuente incompatible, el equipo encenderá un indicador rojo fijo.
En modo puerta de enlace, puedes activar el Mapa de señal en DJI FlightHub 2 para analizar las zonas de cobertura débil tras un vuelo y usar esa información para decidir dónde desplegar la estación.En modo repetidor, es posible utilizar una aeronave de la serie Matrice 4 y su control remoto para evaluar la calidad de la señal en el punto previsto, siguiendo las indicaciones de la app DJI Pilot 2 antes de fijar la ubicación definitiva.
El despliegue inicial y la puesta en marcha se realizan desde la aplicación DJI Enterprise en un teléfono Android. Una vez instalada, la operación y supervisión pueden llevarse a cabo desde DJI FlightHub 2 o desde otras plataformas en la nube compatibles que integren las API de DJI.
La antena direccional externa es compatible con Sub2G, 2.4 GHz, 5.2 GHz, 5.8 GHz y otras bandas de frecuencia utilizadas por el sistema OcuSync. Emplea un conector SMA de polaridad inversa estándar, por lo que técnicamente pueden utilizarse antenas de terceros compatibles, siempre respetando la normativa de radiofrecuencia local y las especificaciones de DJI.
