Porquê usar um drone para topografia? Phantom 4 RTK SE Combo

07/Mar/2022 4:54


Miniatura de imagen. Acre

Os drones têm vindo a ser integrados em aplicações profissionais de engenharia, construção ou topografia desde vários anos. Complementar estas novas tecnologias com as tradicionais aumenta a produtividade do projecto, minimiza os custos e aumenta a precisão.



Porquê usar um drone para topografia? O mesmo trabalho em menos tempo

Porquê usar um drone para topografia? O uso de drones para recompilar dados é muito mais rápido que o uso de sistemas topográficos tradicionais localizados no solo. Por exemplo, uma equipa de duas pessoas pode demorar entre 20 dias a um mês para recompilar dados sobre 1000 hectáres. Por outro lado, apenas necessita de um dia para voar de 500 a 1000 hectáres com um drone, dependendo do acesso à topografia do terreno. Assim, o tempo de entrega ao Cliente é reduzido drásticamente.



¿Por qué usar un dron para topografía?

Redução de custos

A redução das horas de trabalho traduz-se numa redução dos custos do projecto. Inclusivamente o trabalho no terreno pode ser realizado sem fechar estradas ou linhas férreas, capturando dados durante a sua operação, reduzindo custos de organização e logísticos.

O uso da fotogrametria com drones poupa tempo e dinheiro em comparação com as técnicas clássicas de levantamento. Isto significa que os drones de mapeamento são uma inversão que vale a pena tanto para os topógrafos como para quem os usa. Para que um drone possa realizar tarefas de fotogrametria, deve conseguir tirar fotos aéreas, já que as imagens fotográficas são a base da tecnologia.

Chegam a zonas de difícil acesso

As áreas que são inacessíveis devido às condições do terreno, ou as áreas que são altamente perigosas e inadequadas para as ferramentas topográficas tradicionais, podem ser voadas por drones de uma forma simples e segura.

Embora a fotografia aérea possa ser utilizada para capturar óptimas imagens de cima e dar uma ideia geral da área que está a fotografar, não fornece a precisão necessária para a maioria das tarefas de inspecção, nem mostra o terreno. Para este tipo de trabalho necessita de fotogrametria.

A fotogrametria implica capturar múltiplas imagens de uma superfície e usar para criar modelos digitais 2D ou 3D de alta definição que permitam medições precisas. Segundo o alcance do projecto, um modelo fotogramétrico pode requerer de centenas a milhares de imagens individuais.

¿Por qué usar un dron para topografía?

Imagem real capturada a partir de drone.

Informação gráfica detalhada

Com a ajuda de drones poderá obter imagens de alta resolução, geo-referenciadas e utilizáveis de imediato. Uma vez processadas ​​com o software de fotogrametria, conseguirá obter modelos muito precisos e detalhados. Os dados resultantes também se podem transferir para qualquer software BIM ou CAD. Assis, os engenheiros e construtores podem começar a trabalhar imediatamente a partir do modelo 3D.

Dados mais precisos

Enquanto com uma estação total e um GPS tradicional só podemos obter dados discretos, ao voar um drone pode captar toda a informação sobre o terreno e obter uma nuvem de pontos densa. Tanta quantidade de dados conduz a medições mais precisas que se podem representar em vários formatos; ortofotos, modelos digitais de terreno (MDT, MDS, MDSn), ambientes, nuvens de pontos, mapeamento 3D



Caso real: Seguimento de obra na autoestrada Yecla-Caudete

Neste caso real mostramos porquê usar um drone para topografia, em concreto o seguimento de obra na autoestrada de nova construção Yecla-Caudete, sobre um troço de 16 km. Para isso, optaram pela utilização de um drone, na captação de dados, e software de fotointerpretação para o processamento de dados, entregando uma ortofoto em alta resolução e uma nuvem de pontos em 3D de alto detalhe.

Para a realização desta captação foi utilizado um drone DJI Phantom 4 RTK SE Combo e o software de processamento PIX4Dmapper. Num único dia varreu 16 km da autoestrada ao captar imagens RGB de alta resolução para posterior processamento. Uma vez capturadas as imagens, foram para o escritório onde se realizou o pós-processamento com o software PIX4Dmapper obtendo uma nuvem de pontos 3D de alto detalhe.

A ortofoto foi entregue dividida em troços de um kilómetro, para facilitar a sua exploração, com um GSD à volta de 3 centímetros em formato CAD standard compatível com os principais softwares de engenharia do mercado, e com uma animação em 3D e nuvem de pontos de alto detalhe. Assim, o utilizador pode certificar o estado real da evolução da obra.

seguimiento-obra-captura

Nuvem de pontos 3D que mostra a evolução mensal da obra.



Porquê usar um drone para topografia?

Os drones são ferramentas adaptáveis e acessíveis que estão a demonstrar o seu valor em todas as etapas dos projectos de construção e topografia. Aplicados correctamente, os dados de drones resolvem os problemas causados pelas faltas de informação e aumentam o conhecimento do local, ao mesmo tempo que melhoram a segurança e a produtividade em todos os âmbitos.

Mais conectividade: Os drones podem digitalizar projectos complexos e produzir modelos 3D que permitem às partes interessadas programar, planificar e trabalhar juntos mais facilmente.

Aumento do rendimento: Captação rápida de dados aéreos em grandes locais de trabalho e substituição dos tediosos ou lentos processos tradicionais de captação.

Relatórios detalhados: A tecnologia de drones está em constante evolução. Desde modelos navegáveis 3D e inspecções térmicas até ortomosaicos detalhados, os drones oferecem acesso a dados de grande valor.

Retorno da inversão ROI: Os drones e os dados capturados conduzem a uma melhor eficiência no local de trabalho, reduzem o tempo de inactividade, reduzem erros e oferecem resultados de poupança ao longo do ciclo de vida de um projecto.

Segurança melhorada: Mantenha a sua equipa a salvo e coloque drones para automatizar as tarefas de inspecção que de outro modo precisavem de trabalhar em altura ou em ambientes perigosos.



FRV Video Player

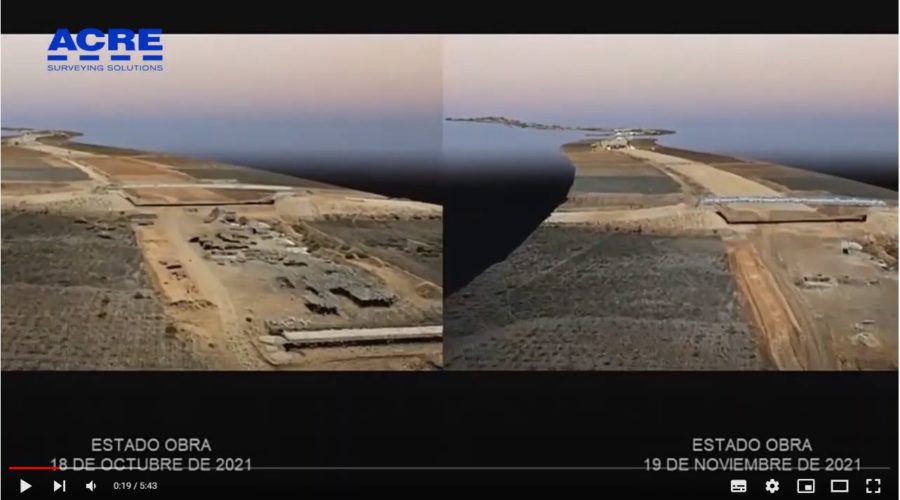

Seguimento de obra com drone

O mapeamento a partir de drone oferece uma nuvem de pontos de alta resolução com uma captação e processamento que poupa tempo e custos. As entregas de modelo digital de terreno, têm alta precisão, permitindo avaliar o estado da obra, realizar históricos e entregar nuvens de pontos que permitem a visualização rápida da evolução em obra.
